■日立産機システム　オイルフリースクリュー圧縮機：DSPシリーズ：エアードライヤー不付型

写真左より　空冷単段55kW　水冷単段55kWタイプ　空冷2段100kWタイプ
型　　　式
定
販売価格
  従来機 新型機
22kW 単段機
(吐出圧力0.69MPa仕様)
55kW 2段機
(吐出圧力0.69MPa仕様)
水冷機
55kW 2段機
(吐出圧力0.69MPa仕様)
空冷機
75kW 水冷2段機
(吐出圧力0.69MPa仕様)

省エネ性を追求

高効率化

新開発の高効率エアエンドを搭載し、従来機に対し吐出し空気量が2～21%アップしました。

省エネ運転制御

空圧機器の負荷率に応じて自動的にアンロード開始圧力を下げ、余剰な空気圧力をカット。
省エネルギー運転を実現します。

スケジュール運転機能

運転開始時刻と停止時刻を設定し、自動運転が行えます。
運転と停止は、1日5回まで設定でき、昼休みや休息時間など、
作業スケジュールに合わせた設定が可能です。

低騒音化

駆動部の防振支持構造の見直しを行い、固体伝播音を低減。あわせて吸・排気音の低減を図るなど、

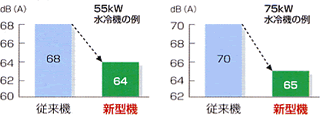

55kW水冷機の場合で4dB(A)、75kW水冷機の場合で5dB(A)の低減を実現しました。

メンテナンス性を強化

フィルター交換やクーラーの清掃など、メンテナンス作業の効率化を図りました。

部品交換サイクル、オーバーホール期間を延長

オーバーホール期間を6年に延長(従来は4年)し、同時にベルトなど(単段機)の部品の
メンテナンス周期を延長しました。(当社従来機比)

高機能化を実現

大型LCD液晶表示装置モニターを搭載し、ユーザーインターフェースを向上

圧縮機の運転状態や各種設定が一目でわかる大型液晶ディスプレイを採用。
さらに漢字表示をサポートし、いっそう見やすくなりました。
また、省エネ運転機能、通信機能、スケジュール運転機能を搭載するなど機能を大幅に向上し、
使い勝手を一段と向上しました。




オプション仕様

交互運転機能(オプション)

従来必要とした交互運転盤を使わずに、2台間の配線だけで交互・追従運転が行えます。

2台間の通信により運転切替、圧力・故障を判断し制御

  • 設定時間毎に主機－従機を切替え交互運転
    (交互機能)
  • 空気不足時は従機が起動しバックアップ
    (圧力追従機能)
  • 万一1台故障時も、もう1台がバックアップ
    (故障追従機能)

通信機能対応(オプション)

  • 交互運転機能(オプション)

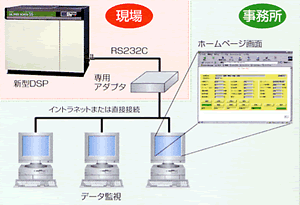

    RS232Cポートを装備。圧縮機に専用の監視ソフトがインストールされたアダプタを接続し、イントラネットなどに接続すれば、ホームページで圧縮機のデータ監視が行えます。
  • データ監視内容
    運転データ(圧力・温度・電流・負荷率など)、個別警報・故障、メンテナンスのお知らせなど。

その他のオプション対応

  • 瞬停再起動機能
    瞬間的な停電時、自動的に圧縮機を立ち上げます。瞬停再起動条件(瞬停時間：1～5秒)の設定可能。
  • AUTO運転機能
    負荷率を計算して低負荷時に圧縮機を自動停止し、消費電力を抑えます。
標準仕様表　空冷単段
項目 単位 DSP-15A5II
DSP-15A6II		 DSP-22A5II
DSP-22A6II		 DSP-37A5II
DSP-37A6II		 DSP-45A5II
DSP-45A6II		 DSP-55A5II
DSP-55A6II
電源周波数 Hz 50/60
モーター出力 kW 15 22 37 45 55
吐出し空気量 m3/min 2.0(2.5) 3.4(4.0) 4.2(5.9) 5.0(6.8) 6.4(8.0)
吸込み圧力・温度 ℃ 大気圧0～40
吐出し圧力 MPa 0.69(0.39)
吐出し空気温度 ℃ 大気温+15以下
吐出し管径 B 1 11/2
電源電圧 V (50/60Hz) 200/200、220
始動方式 ― 直入 起動(3コンタクタ)
駆動方式 ― ベルト掛け+ギヤ増速
換気扇出力 kW 0.75 0.9
クーラントポンプ
モーター出力		 kW (50/60Hz) 0.2/0.3
初期潤滑油充填量 L 12(非充填) 18(非充填)
概略質量 kg 750 800 1,020 1,240 1,240
外形寸法
(幅×奥行き×高さ)		 mm 1,400×970×1,400 1,780×980×1,500
騒音値(正面1.5m) dB(A) 62(63) 63(64) 66(68) 67(69) 68(70)
*1(　　)内は吐出し圧力0.39MPa仕様を示します。
*2吐出し空気量は、吐出し圧力時に吐出す空気量を吸込み状態に換算した値です。
*3吐出し圧力は圧縮機本体出口を示します。吐出し空気量の保障値については、別途ご契約ください。
*4騒音値は全負荷運転時、無音響室に正面1.5mの値を示します。
*5外観、仕様などは予告なく変更することがあります。
*6本圧縮機は圧縮空気を直接吸引する呼吸器系の機器には使用しないでください。
*7モーター出力は公称出力を示します。
*8吐出し圧力はゲージ圧力を示します。
*9設置場所は、屋内とし、爆発性、腐食性のない環境で、湿気、じんあいの少ない場所としてください。
標準仕様表　空冷2段
項目 単位 DSP-22AT5I
DSP-22AT6I		 DSP-30AT5I
DSP-30AT6I		 DSP-37AT5I
DSP-37AT6I		 DSP-45AT5II
DSP-45AT6II		 DSP-55AT5II
DSP-55AT6II
電源周波数 Hz 50/60
モーター出力 kW 522 30 37 45 55
吐出し空気量 m3/min 3.6(3.1) 4.6(3.9) 5.3(4.6) 6.7(5.5) 8.5(6.7)
吸込み圧力・温度 ― 大気圧0～40℃
吐出し圧力 MPa 0.69(0.88)
吐出し温度 ℃ 大気温+15℃以下
吐出し管径 B 11/2
電源電圧 V (50/60Hz) 00/200,220
始動方式 ― (3コンタクタ)
駆動方式 ― Vベルト掛け+ギヤ増速
換気扇出力 kW 0.75 1.5
ポンプモーター出力 kW (50/60Hz) ― クーラントポンプ
0.2/0.3
初期潤滑油量 L 18(非充填) 32(非充填)
概略質量 kg 1,050 1,150 1,150 1,600 1,650
外形寸法
(幅×奥行き×高さ)		 mm 1,780×980×1,500 2,100×1,150×1,530
騒音値(正面1.5m) dB(A) 64(64) 66(66) 67(67) 68(70) 69(71)

項目 単位 DSP-75A5
DSP-75A6		 DSP-90A5
DSP-90A6		 DSP-100A5
DSP-100A6		 DSP-120A5
DSP-120A6
電源周波数 Hz 50/60
モーター出力 kW 75 90 100 120
吐出し空気量 m3/min 12.7(10.1) 15.2(12.7) 16.5(14.2) 16.3
吸込み圧力・温度 ― 大気圧0～40℃
吐出し圧力 MPa 0.69(0.88)
吐出し温度 ℃ 大気温+15℃以下
吐出し管径 B 2 (フランジ)
電源電圧 低電圧 (50/60Hz) 200/200,220
400/400,440		 200/220
400/440		 400/440
高電圧 3,000/3,300
始動方式 低電圧 ― (3コンタクタ) リアクトル起動
高電圧 リアクトル起動
駆動方式 ― カップリング直結 + ギヤ増速
換気扇出力 kW 0.9×2 1.5×2
オイルポンプ出力 kW (50/60Hz) 1.5
初期潤滑油量 L 35(非充填) 40(非充填)
概略質量 低電圧 kg 2,150 2,700 2,700 2,750
高電圧 2,350 2,500 2,500 2,600
外形寸法
(幅×
奥行き×
高さ)		 低電圧 mm 2,350×1,320×1,580 2,850×1,320×1,580
高電圧 2,850×1,320×1,580
騒音値(正面1.5m) dB(A) 74(75) 76(77) 76(77) 78
*1吐出し空気量は、吐出し圧力時に吐出す空気量を吸込み状態に換算した値です。
*2保証値については別途お問い合わせください。吐出し圧力は圧縮機出口を示します。
*3騒音値は全負荷運転時、無響音室にて正面1.5mの値を示します。
*4外観・仕様などについては予告なく変更することがあります。
*5本圧縮機は圧縮空気を直接吸引する呼吸器系の機器には使用しないでください。
*6モーター出力は公称出力を示します。
*7吐出し圧力はゲージ圧力を示します。
*8設置場所は、屋内とし、爆発性、腐食性のない環境で、湿気、じんあいの少ない場所としてください。

標準仕様表　水冷単段

項目 単位 DSP-15W5I
DSP-15W6I		 DSP-22W5I
DSP-22W6I		 DSP-37W5III
DSP-37W6III		 DSP-45W5III
DSP-45W6III		 DSP-55W5III
DSP-55W6III
電源周波数 Hz 50/60
モーター出力 kW 15 22 37 45 55
吐出し空気量 m3/min 2.0(2.5) 3.4(4.0) 4.2(5.9) 5.0(6.8) 6.4(8.0)
吸込み圧力・温度 ℃ 大気圧0～40
吐出し圧力 MPa 0.69(0.39)
吐出し空気温度 ℃ 冷却水温+13以下
吐出し管径 B 1 11/2
冷却水量 L/min 50 50 60 80 80
冷却水温 ℃ 32以下
冷却水管径 B 3/4 1
電源電圧 V (50/60Hz) 200/200、220
モーター始動方式 ― 直入 起動(3コンタクタ)
駆動方式 ― ベルト掛け+ギヤ増速
換気扇出力 kW 0.1
初期潤滑油充填量 L 10(非充填) 14(非充填)
概略質量 kg 690 760 970 1,190 1,190
外形寸法
(幅×奥行き×高さ)		 mm 1,400×970×1,400 1,520×980×1,500
騒音値(正面1.5m) dB(A) 62(63) 63(64) 64(66) 64(66) 64(66)
*1(　　)内は吐出し圧力0.39MPa仕様を示します。
*2吐出し空気量は、吐出し圧力時に吐出す空気量を吸込み状態に換算した値です。
*3吐出し圧力は圧縮機本体出口を示します。吐出し空気量の保障値については、別途ご契約ください。
*4騒音値は全負荷運転時、無音響室に正面1.5mの値を示します。
*5外観、仕様などは予告なく変更することがあります。
*6本圧縮機は圧縮空気を直接吸引する呼吸器系の機器には使用しないでください。
*7モーター出力は公称出力を示します。
*8吐出し圧力はゲージ圧力を示します。
*9設置場所は、屋内とし、爆発性、腐食性のない環境で、湿気、じんあいの少ない場所としてください。

標準仕様表　水冷2段

項目 単位 DSP-45WT5II
DSP-45WT6II		 DSP-55WT5II
DSP-55WT6II		 DSP-75W5II
DSP-75W6II		 DSP-90W5II
DSP-90W6II		 DSP-100W5II
DSP-100W6II		 DSP-120W5II
DSP-120W6II
電源周波数 Hz 50/60
モーター出力 kW 45 55 75 90 100 120
吐出し空気量 m3/min 6.8(5.6) 8.7(6.8) 12.8(10.0) 15.4(12.7) 16.8(14.5) 16.6
吸込み圧力・温度 ℃ 大気圧0～40
吐出し圧力 MPa 0.69(0.88) 0.88
吐出し空気温度 ℃ 冷却水温+13以下
吐出し管径 B 11/2 2 (フランジ)
冷却水量 L/min 70 80 120 160 160 180
冷却水温 ℃ 32以下
冷却水管径 B 11/4 11/2
電源電圧 低電圧 V
(50/60Hz)		 200/200、220 200/200、220
400/400、440		 200/220、400/440 400/440
高電圧 ― 3000/3300
モーター
始動方式		 低電圧 ― 起動(3コンタクタ) リアクトル起動
高電圧 ― リアクトル起動
駆動方式 ― Vベルト掛け+ギヤ増速 カップリング直結+ギヤ増速
換気扇出力 kW 0.2 0.2(0.4)
オイルポンプ出力 kW 0.4 0.75
初期潤滑油充填量 L 18(非充填) 20(非充填) 25(非充填)
概略質量 低電圧 kg 1,450 1,500 2,030 2,450 2,450 2,550
高電圧 ― 2,100 2,450 2,450 2,550
外形寸法
(幅
×奥行き
×高さ)		 低電圧 mm 1,780×1,150×1,530 2,100
×1,100
×1,530		 2,800×1,100×1,530
高電圧 ― 2,650
×1,100
×1,530		 2,800×1,100×1,530
騒音値(正面1.5m) dB(A) 64(64) 64(64) 65(67) 66(68) 67(69) 70
*1(　　)内は吐出し圧力0.88MPa仕様を示します。
*2吐出し空気量は、吐出し圧力時に吐出す空気量を吸込み状態に換算した値です。
*3吐出し圧力は圧縮機本体出口を示します。吐出し空気量の保障値については、別途ご契約ください。
*4騒音値は全負荷運転時、無音響室に正面1.5mの値を示します。
*5外観、仕様などは予告なく変更することがあります。
*6本圧縮機は圧縮空気を直接吸引する呼吸器系の機器には使用しないでください。
*7モーター出力は公称出力を示します。
*8吐出し圧力はゲージ圧力を示します。
*9設置場所は、屋内とし、爆発性、腐食性のない環境で、湿気、じんあいの少ない場所としてください。

※機器搬入・据付費用並びに電気工事（部品を含む）・配管工事等（部品を含む）の付帯工事費用は別途となり含んでおりません。
※車上渡し価格となり、本体価格以外の価格は一切含まれておりません。
※製品は価格・形式・外観・仕様など、メーカー側の都合により、予告なく変更する場合がありますので、予めご了承下さい。
