■日立産機システム　給油式スクリュー圧縮機：HISCREW2000シリーズ Dual Vタイプ

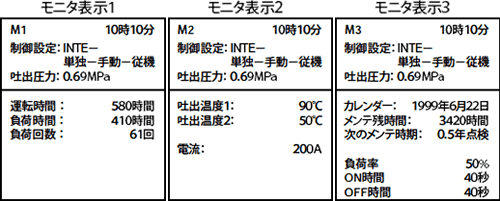

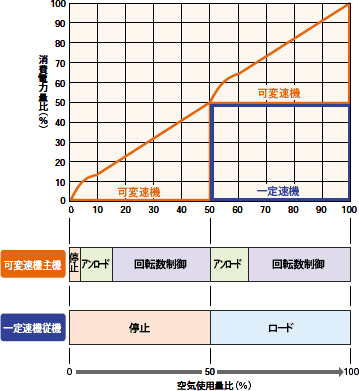

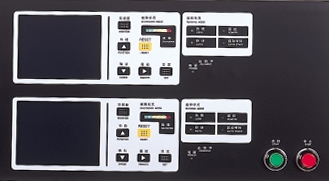

コンパクトと省エネを両立したDual Control System 2台の圧縮機本体とモーターを1パッケージ化し、 2台を並列配置した新構造1台の圧縮機として統合制御 型　　　式 定 販売価格 価格は都度、お問い合わせください 省エネ性能の向上　/　大型LCDモニター　/　イージーメンテナンス 省エネ性能の向上　内蔵2台のVMコンビ制御により優れた省エネ特性を発揮します インバータ可変速機を主機とし優先して運転します。 空気量が増加すると一定速機を起動させます。 可変速機は回転数制御により負荷変動を吸収します。 大型LCDモニター 「圧力、温度、電流、負荷率、運転時間」の一括表示 モニタ拡大図 モニタ表示例 イージーメンテナンス 吸込みフィルターの清掃・交換、潤滑油の補給、オイルフィルター、オイルセパレータの交換など日常の点検は全て正面扉から可能な構造です オーバーホール期間6年 エアエンドに高負荷型軸受を使用。 精度の高い潤滑油ろ過システムとの組み合わせでオーバーホールは6年毎 クーラー 左右の防音カバー内に設けた清掃口より容易に清掃できます。 グリース作業 モーター軸受のグリース補給は背面側から行えます。 全閉外扇モーター 信頼性の高い高効率な全閉モーターを搭載しています。 スピンオン型オイルセパレータ メンテナンス性に優れたスピンオン型オイルセパレータを採用しました。 フランジ直結モータ エアエンドとモーターはフランジ結合のため面倒なカップリングの芯出し作業は不要です。 電源設備の負荷軽減 内蔵2台の順次起動により大型モーター1台の起動に比べ突入電流を低く抑えることができます。 故障時自動切換運転 万が一、片側の圧縮機が停止した場合には自動的に他機へ切替へ運転を継続します。 標準仕様表 項目 単位 OSP-150V5AD OSP-150V6AD OSP-150V5WD OSP-150V6WD 冷却方式 ― 空冷 水冷 電源電圧 ― 三相 400V/50Hz 400,440/60Hz モーター出力 kW 150 (75×2) 吐出し圧力 MPa 0.69 0.83 0.69 0.83 吐出し空気量 m3/min 26.0 24.1 26.0 24.1 吸込み圧力・温度 ― 大気圧・0～40℃ 吐出し温度 ℃ 吸込み温度+15以下 冷却水温+13以下 駆動方式 ― 2極全閉外扇モーターギヤ増速度 始動方式 ― スターデルタ + インバータ 容量制御方式 ― VMコンビ制御(可変速・一定速組合せ制御) 初期潤滑油量 L 専用合成油 (New HISCREW OIL2000) 66 [非充填] 冷却ファン出力 kW 2.2 (1.1×2) ― 冷却水 (温度 水量) ― ― 32℃以下 200 L/min 吐出し管径 B 3 [JIS10kフランジ] 外形寸法(幅×奥行き×高さ) mm 2,450×1,700×1,900 質量 kg 3,200 3,250 騒音値(正面1.5m) dB(A) 75 73 必要空気槽容量 m3 4.0以上 標準付属品 ― フォーク穴カバー・基礎金具　他 *1　吐出し空気量は、吸込み条件に換算した値です。 *2　潤滑油は工場出荷時充填していませんので、別途ご準備ください。 *3　吐出し空気量の保証値については別途ご契約ください。 *4　必ず4.0m3以上の容量の空気槽を設置してください。 　　 空気槽の容量が不足すると、容量調整時に正常な制御ができなくなる場合があります。 *5　外形寸法は背面側のダクト(奥行き180mm)および配管などの突起物は含みません。 *6　電源電圧200V級および3000V級の製作はいたしません ※機器搬入・据付費用並びに電気工事（部品を含む）・配管工事等（部品を含む）の付帯工事費用は別途となり含んでおりません。 ※車上渡し価格となり、本体価格以外の価格は一切含まれておりません。 ※製品は価格・形式・外観・仕様など、メーカー側の都合により、予告なく変更する場合がありますので、予めご了承下さい。
