菅原研究所 アプリケーションノート

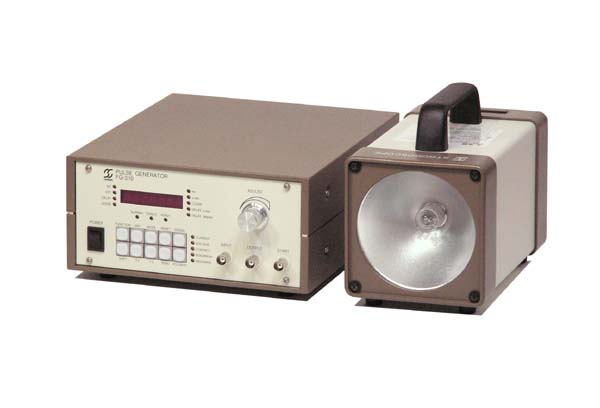

スピーカーコーンの振動観察 FG-310-U2,MS-600

型   式

LS-1500 価格は都度お問い合わせください

特徴:
■コーンの振動を直接眼でみる

スピーカーが良い音を発生するためには、スピーカーコーンが音声信号に忠実に振動することが求められます。
ストロボスコープを用いることによって音声信号に追従し高速で振動するスピーカーコーンを、スローモ-ションとして
直接眼で見て確認することができます*。

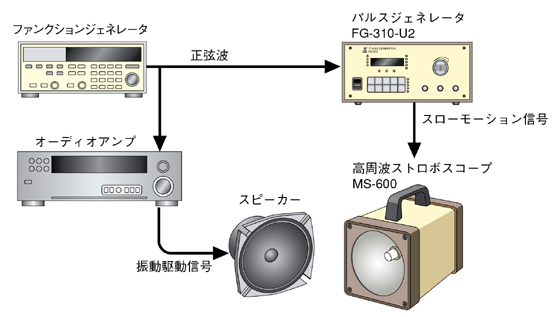

■振動観察するための機器構成

シグナルジェネレータから擬似音声信号をオーディオアンプに入力し、スピーカコーンを振動させます。
と同時にシグナルジェネレータから当社製のパルスジェネレータFG-310-U2に信号を送り、スローモーション信号に変換し
ストロボスコープを発光させます。
特に、パルスジェネレータFG-310-U2を用いることによってスピーカーのように低い周波数から高い周波数まで連続的に
可変させて観察する場合でも、一定のゆっくりしたスローモーションとして見ることができます。

*ストロボスコープは、非常に強くて短い閃光を繰り返し発光させながら視覚における残像効果をもちい、高速で回転・
振動する対象物をあたかも静止しているかのように観察できる装置です。
また、回転・振動する対象物とストロボスコープのスピードをわずかにズラすとスローモーションとして観察できます。

仕様:
