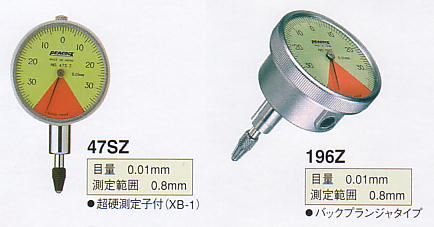

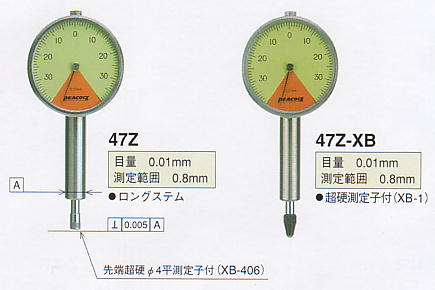

■尾崎製作所　ピーコック精密測定機器　0.01mm　Zシリーズ　小形・バックプランジャータイプ

品番 メーカー定価 特別価格 47Z 12,800円 価格は都度、お問い合わせください 47Z-XB 10,800円 価格は都度、お問い合わせください 47SZ 10,100円 価格は都度、お問い合わせください 196Z 10,200円 価格は都度、お問い合わせください

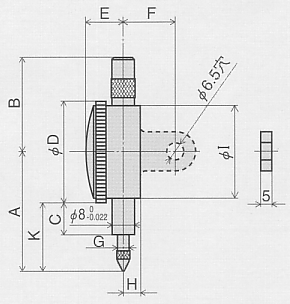

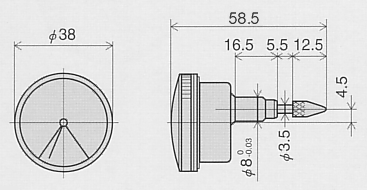

■仕　様 型　式 目量 （ｍｍ） 測定範囲 （ｍｍ） （フリーストローク） 目盛仕様 指示誤差（μm） 戻り 誤差 （μm） 繰返し 精密度 （μm） 測定力 （Ｎ）以下 標準価格 （円） 1/10回転 （隣接誤差） 1/2回転 １回転 ２回転 全測定 範囲 47Z 0.01 0.8(4.0) 40-0-40 9 － ±13 - - 6 5 1.4 12,800 47Z-XB 0.01 0.8(4.0) 40-0-40 9 － ±13 - - 6 5 1.4 10,800 47SZ 0.01 0.8(4.0) 40-0-40 9 － ±13 - - 6 5 1.4 10,100 196Z 0.01 0.8(4.0) 40-0-40 10 ±12 ±15 - - 6 5 1.4 10,200 ※上記形式は全て （１９６Ｚを除く） 平裏ぶた付タイプが標準です。 ※耳金裏ぶた付タイプの型式は、各々47ZL, 47Z-XBL, 47SZL ■外観寸法図　(mm) 型　式 Ａ Ｂ Ｃ Ｄ Ｅ Ｆ Ｇ Ｈ Ｉ Ｋ 47Z (47ZL) 58.9 20 30 36 13 (15) 4 5.8 32 40.9 47Z-XB (47Z-XBL) 61.9 43.9 47SZ (47SZL) 41.1 9.7 3.5 6.5 23.1 ※（　）内は、耳金裏ぶた付タイプの型式と寸法を示します。 Ｆ項目以外は、耳金裏ぶた付タイプ・平裏ぶた付タイプと同寸法です。 ■型式：196Z　外観寸法図　(mm)
