■尾崎製作所　ピーコック精密測定機器 長ストロークダイヤルゲージ

●目量0.01mm・0.05mm・0.1mmで最も一般的な長ストローク ダイヤルゲージです。
　 スピンドル引き上げレバー付き、中２針タイプも用意しています。
●用途に合わせ豊富な機種よりご選択できます。

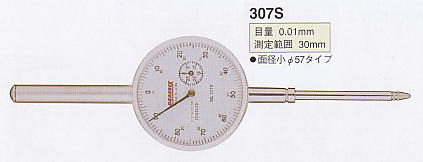

　207 207F-PL 207F-T 207S-LL 207S 207W 207WF-T 307S 307 507 509 809

品番 メーカー定価 特別価格 207 9,900円 9,350円→（送料込み　消費税別）ご注文はこちらから 207F-PL 14,300円 13,000円→（送料込み　消費税別）ご注文はこちらから 207F-T 10,200円 9,600円→（送料込み　消費税別）ご注文はこちらから 207S-LL 10,300円 9,700円→（送料込み　消費税別）ご注文はこちらから 207S 8,440円 7,900円→（送料込み　消費税別）ご注文はこちらから 207W 9,560円 9,000円→（送料込み　消費税別）ご注文はこちらから 207WF-T 10,000円 9,450円→（送料込み　消費税別）ご注文はこちらから 307S 12,400円 11,300円→（送料込み　消費税別）ご注文はこちらから 307 15,500円 14,100円→（送料込み　消費税別）ご注文はこちらから 507 29,300円 26,700円→（送料込み　消費税別）ご注文はこちらから 509 20,000円 18,300円→（送料込み　消費税別）ご注文はこちらから 809 49,300円 44,900円→（送料込み　消費税別）ご注文はこちらから

■仕　様 型　式 目量 （ｍｍ） 測定範囲 （ｍｍ） 目盛仕様 指示誤差（μm） 戻り 誤差 （μm） 繰返し 精密度 （μm） 測定力 （Ｎ）以下 標準価格 （円） 1/10回転 （隣接誤差） 1/2回転 １回転 ２回転 全測定 範囲 207 0.01 20 ±0-50-100 10 − ±15 − ±20 7 5 2.0 9,900 207F-PL 0.01 20 ±0-50-100 10 − ±15 − ±20 7 5 2.0 14,300 207F-T 0.01 20 ±100-50-0 10 − ±15 − ±20 7 5 2.0 10,200 207S-LL 0.01 20 ±0-50-100 10 − ±15 − ±20 7 5 2.0 10,300 207S 0.01 20 ±0-50-100 10 − ±15 − ±20 7 5 2.0 8,440 207W 0.01 20 ±0-50-100 10 − ±15 − ±20 7 5 2.0 9,560 207WF-T 0.01 20 ±100-50-0 10 − ±15 − ±20 7 5 2.0 10,000 307S 0.01 30 ±0-50-100 14 − ±18 − ±25 7 5 2.2 12,400 307 0.01 30 ±0-50-100 14 − ±18 − ±25 7 5 2.2 15,500 507 0.01 50 ±0-50-100 15 − ±20 − ±35 9 5 2.5 29,300 509 0.05 50 ±0-5-10 30 − ±100 − ±100 10 20 2.5 20,000 809 0.1 80 ±0-5-10 50 − ±100 − ±100 − 35 2.5 49,300 ■外観寸法図　(mm) 型　式 Ａ Ｂ Ｃ Ｄ Ｅ Ｆ Ｇ Ｈ Ｉ J （公差） 207 90 41 25 66.5 14.5 20 5 7.5 62.5 8( 0〜-0.03 ) 207F-PL 90 41 25 66.5 14.5 − 5 7.5 62.5 8( 0〜-0.03 ) 207F-T 90 41 25 66.5 14.5 − 5 7.5 62.5 8( 0〜-0.03 ) 207S-LL 75 50.5 18.5 53 14.5 20 4 6.5 49 8( 0〜-0.03 ) 207S 75 50.5 18.5 53 14.5 20 4 6.5 49 8( 0〜-0.03 ) 207W 75 50.5 17.5 55 17 20 4 6.5 49 8( 0〜-0.03 ) 207WF-T 75 50.5 17.5 55 17 − 4 6.5 49 8( 0〜-0.03 ) 307S 107 89 22 57 17.5 20 5 7 52 8( 0〜-0.03 ) 307 102 46 22.8 75.5 17.5 21 5 8 72.5 8( 0〜-0.03 ) 507 128 81.5 26.7 81.5 17.5 21.5 5.5 8.5 78.5 10( 0〜-0.03 ) 509 131 94.5 26.7 81.5 17.5 21.5 5.5 8.5 78.5 10( 0〜-0.03 ) 809 201.5 86.5 54 112 24 22.5 6 10 108 14( 0〜-0.03 )
