■尾崎製作所 ピーコック精密測定機器 シグナルゲージ/シグナルチェッカ 0.05mmタイプ、長ストロークタイプ(公差設定時ダイヤル取付) S-9 SC-2A

■S-9
●目量0.05mmと最も荒く刻まれています。粗加工の部品、鋳バタの部品
   の判別に利用され、最も安価に判別が行なえます。
●スピンドル可動部にベアリングを使用してますので、耐久性に優れて
   います。
●フローティング回路設計なので、他のリーク電流を遮断します。
■SC-2A
●公差設定後ダイヤルゲージは外して使用しますので耐久性が一段と
   向上しています。
●公差設定範囲が3mmと広いため、公差範囲の広い測定に最適です。
品番 メーカー定価 特別価格
S-9 41,000円 価格は都度、お問い合わせください
SC-2A 40,000円 価格は都度、お問い合わせください
■仕 様
型 式 S-9 SC-2A
スピンドル可動範囲 4mm 10mm
目 量 0.05mm ※1
公差設定可能範囲 3.0(±1.5)mm 3mm
精 度 ±0.025mm ±0.005mm
測定力 1.2N以下
接点容量 MAX DC24V 20mA
判別段数 -NG・OK・+NGの3段階
コードの長さ 2m
ステム径 φ8(公差0~-0.03)mm
使用温度 0~60℃
オプション コード長さ5m 10m/耳金付ウラブタ(GB-1A) -------------
設定用ダイヤルゲージ ------------- 107 / 5F
質 量 180g 150g
標準価格 41,000 40,000
ケーブル信号表
使用上の注意点 ●SC-2Aは、COM端子ボディーアースになっています。
 〔他の機器のリーク電流がある場合、ゲージを電気的にフローティング状態にして
 取り付けて下さい。〕
●SC-2A型は、スピンドルがフリーの状態から3mmまでが設定範囲です。それ以上は
 スピンドル保護のため可動するようになっているだけで設定することはできません。
●SC-2A型で、公差設定終了後ダイヤルゲージを外して使用になるときは必ず、
 防塵キャップを取り付けて下さい。
※1 SC-2Aは、取付けされるダイヤルゲージによって、最小読取値が変わります。

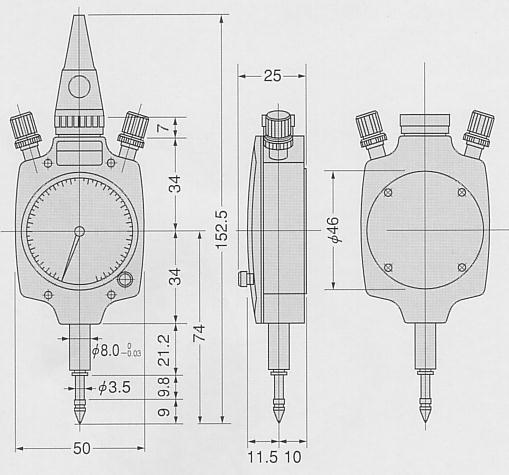

■外観寸法図 S-9

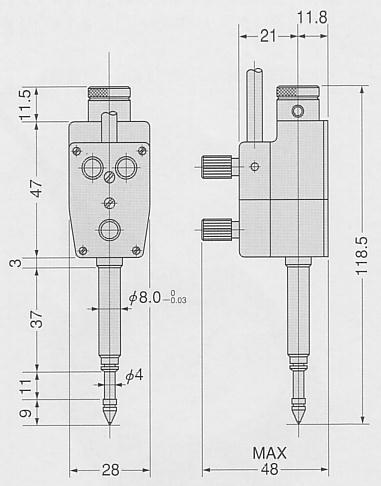

■外観寸法図 SC-2A
