| ピクテスト・ニューピクテスト Vシリーズ |
| 標準仕様のテコ式ダイヤルゲージに付いているステムが必要のない ( 使用しない ) お客様に対して、 |
| 最初からステムをはずした仕様の製品を提供致します。 |
|

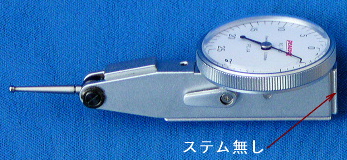

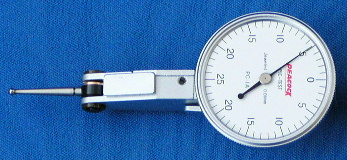

ピクテスト
Vシリーズ |

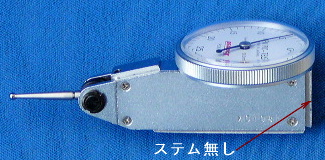

標準仕様のてこ式ダイヤルゲージで、ステム無しの切換レバータイプです。
0.01mm, 0.002mmより選択できます。 |
|
 |
 |

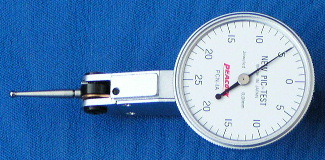

ニューピクテスト
Vシリーズ |
標準仕様のてこ式ダイヤルゲージで、ステム無しの切換レバーのないノークラッチタイプです。
測定子の上方向、下方向の運動に対し指針は常に右回転しますので、
用途が広く測定の能率が向上します。
0.01mm, 0.002mm, 0.001mmより選択できます。 |
|
 |
 |
ピクテスト・ニューピクテスト Vシリーズ 共通機能
 測定子の支点部の軸受けにミニチュアベアリングを使用してますので軸ガタの影響が少なく
指示安定にすぐれています。
外枠と内枠の隙間から水や油の侵入を防ぐ為に、Ｏリングを組み込んでいますので、
防水性にすぐれています。
ゲージ破損防止測定子は、全器種に付いています。
バランス針採用により姿勢差 ( ゲージ取付方向 ) による誤差を極力小さくしました。 |
 ピクテスト Vシリーズ |
| 型 式 |
PC-1AV |
| 目 量 |
0.01mm |
| 測定範囲 |
0.5mm |
 ステム無し
切換レバータイプ
 |
| 型 式 |
PC-1BV |
| 目 量 |
0.01mm |
| 測定範囲 |
0.8mm |
ステム無し
切換レバータイプ
 |

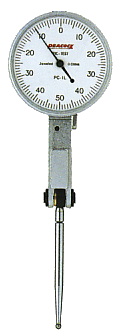

| 型 式 |
PC-1LV |
| 目 量 |
0.01mm |
| 測定範囲 |
1.0mm |
ステム無し
切換レバータイプ
ロング測定子付 ( XP1L-2 )
 |
| 型 式 |
PC-2V |
| 目 量 |
0.002mm |
| 測定範囲 |
0.28mm |
ステム無し
切換レバータイプ
高精度
 |
| ニューピクテスト Vシリーズ |
| 型 式 |
PCN-1AV |
| 目 量 |
0.01mm |
| 測定範囲 |
0.5mm |
ステム無し
ノークラッチタイプ
 |
| 型 式 |
PCN-1BV |
| 目 量 |
0.01mm |
| 測定範囲 |
0.8mm |
ステム無し
ノークラッチタイプ
 |
| 型 式 |

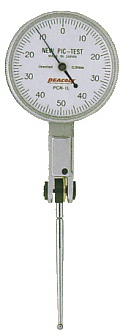

PCN-1LV |
| 目 量 |
0.01mm |
| 測定範囲 |
1.0mm |
ステム無し
ノークラッチタイプ
ロング測定子付 ( XN1L-2 )
 |
| 型 式 |
PCN-2V |
| 目 量 |
0.002mm |
| 測定範囲 |
0.28mm |
ステム無し
ノークラッチタイプ
 |
| 型 式 |
PCN-2BV |
| 目 量 |
0.002mm |
| 測定範囲 |
0.2mm |
ステム無し
ノークラッチタイプ
 |
| 型 式 |
PCN-SV |
| 目 量 |
0.001mm |
| 測定範囲 |
0.14mm |
ステム無し
ノークラッチタイプ
高精度
 |
| 仕 様 |
| 型 式 |
目 量
(mm) |
測定範囲
(mm) |
目盛仕様 |
精度 (μm) |
測定力
(N) 以下 |
標準価格 |
| 広範囲行き精度 |
隣接誤差 |
もどり誤差 |
| PC-1AV |
0.01 |
0.5 |
0 - 25 - 0 |
5 |
5 |
3 |
0.4 |
10,700円 |
| PC-1BV |
0.01 |
0.8 |
0 - 40 - 0 |
8 |
5 |
3 |
0.4 |
10,700円 |
| PC-1LV |
0.01 |
1.0 |
0 - 50 - 0 |
10 |
5 |
4 |
0.4 |
13,100円 |
| PC-2V |
0.002 |
0.28 |
0 - 140 - 0 |
3 |
2 |
2 |
0.4 |
13,100円 |
| PCN-1AV |
0.01 |
0.5 |
0 - 25 - 0 |
5 |
5 |
3 |
0.3 |
13,500円 |
| PCN-1BV |
0.01 |
0.8 |
0 - 40 - 0 |
8 |
5 |
3 |
0.3 |
13,500円 |
| PCN-1LV |
0.01 |
1.0 |
0 - 50 - 0 |
10 |
5 |
4 |
0.3 |
16,400円 |
| PCN-2V |
0.002 |
0.28 |
0 - 140 - 0 |
3 |
2 |
2 |
0.3 |
16,400円 |
| PCN-2BV |
0.002 |
0.2 |
0 - 100 - 0 |
3 |
2 |
2 |
0.3 |
16,900円 |
| PCN-SV |
0.001 |
0.14 |
0 - 70 - 0 |
3 |
2 |
2 |
0.3 |
17,000円 |
| 製品のワンポイント |
| 必要に応じてダブテールステムを取り付けられます。( ダブテールステムは部品として販売致します。) |
アクセサリー(オプション)  |
|

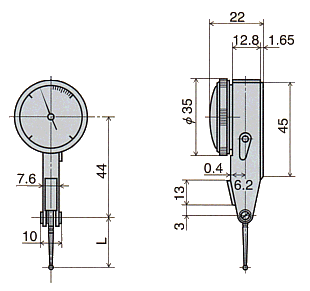

| 外観寸法図 PC-Vシリーズ |
| 型 式 |
L (mm) |
| PC-1AV |
21.4 |
| PC-1BV |
22.4 |
| PC-1LV |
43.0 |
| PC-2V |
12.0 |
 |
| 外観寸法図 PCN-Vシリーズ |
| 型 式 |
L (mm) |
| PCN-1AV |
21.3 |
| PCN-1BV |
22.2 |
| PCN-1LV |
42.8 |
| PCN-2V |
17.8 |
| PCN-2BV |
16.6 |
| PCN-SV |
11.7 |
 |
|
