■尾崎製作所 ピーコック精密測定機器 オーバーピン径測定用シリンダゲージ

オーバーピン径測定用シリンダゲージ


インターナルギヤ、内スプラインの測定がシリンダーゲージ応用品を利用することにより簡単に
測定出来ます。
下記以外のピン径(ボール径)、および先端をフラットにカットしたタイプも製作しますのでお問い
合せ下さい。
ダイヤルゲージは付属しません。

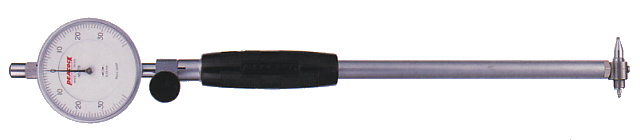

オーバーピン径測定用シリンダゲージ



* このボール径が重要なポイント


ヘッド部


特殊製作品の実績多数ございます。
必要事項をお知らせ下さい。

仕 様 CC-1A シリーズ
型 式 オーバーピン径
測定範囲(mm)
有効測定
範囲(mm)
広範囲
精度(μm)
隣接誤差
(μm)
繰返し
精密度(μm)
換えロッド
(mm)
換えワッシャ
厚さ(mm)
標準価格
CC-124A 23.5~26.0 1.2 5 2 2 24 0.5, 1.0 78,000円
CC-126A 25.5~28.0 1.2 5 2 2 26 0.5, 1.0 78,000円
CC-128A 27.5~30.0 1.2 5 2 2 28 0.5, 1.0 78,000円
CC-130A 29.5~32.0 1.2 5 2 2 30 0.5, 1.0 78,000円
CC-132A 31.5~34.0 1.2 5 2 2 32 0.5, 1.0 78,000円
CC-134A 33.5~36.0 1.2 5 2 2 34 0.5, 1.0 78,000円
CC-136A 35.5~38.0 1.2 5 2 2 36 0.5, 1.0 78,000円
CC-138A 37.5~40.0 1.2 5 2 2 38 0.5, 1.0 78,000円
CC-140A 39.5~42.0 1.2 5 2 2 40 0.5, 1.0 78,000円
CC-142A 41.5~44.0 1.2 5 2 2 42 0.5, 1.0 78,000円
CC-144A 43.5~46.0 1.2 5 2 2 44 0.5, 1.0 78,000円
CC-146A 45.5~48.0 1.2 5 2 2 46 0.5, 1.0 78,000円
測定深さ 150mm 使用ボール径 2mm

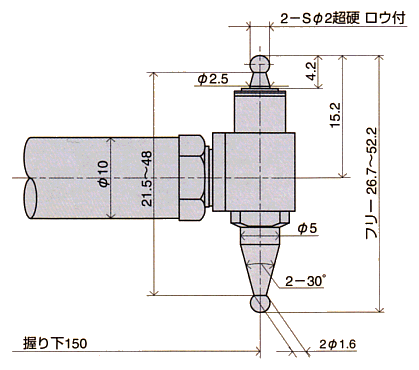

寸法図 CC-1A シリーズ



仕 様 CC-2A シリーズ
型 式 オーバーピン径
測定範囲(mm)
有効測定
範囲(mm)
広範囲
精度(μm)
隣接誤差
(μm)
繰返し
精密度(μm)
換えロッド
(mm)
換えワッシャ
厚さ(mm)
標準価格
CC-245A 44.5~50.5 1.2 5 2 2 45 0.5, 1.0, 2.0, 3.0 79,500円
CC-250A 49.5~55.5 1.2 5 2 2 50 0.5, 1.0, 2.0, 3.0 79,500円
CC-255A 54.5~60.5 1.2 5 2 2 55 0.5, 1.0, 2.0, 3.0 79,500円
CC-260A 59.5~65.5 1.2 5 2 2 60 0.5, 1.0, 2.0, 3.0 79,500円
CC-265A 64.5~70.5 1.2 5 2 2 65 0.5, 1.0, 2.0, 3.0 79,500円
CC-270A 69.5~75.5 1.2 5 2 2 70 0.5, 1.0, 2.0, 3.0 79,500円
CC-275A 74.5~80.5 1.2 5 2 2 75 0.5, 1.0, 2.0, 3.0 79,500円
CC-280A 79.5~85.5 1.2 5 2 2 80 0.5, 1.0, 2.0, 3.0 79,500円
測定深さ 150mm 使用ボール径 2mm

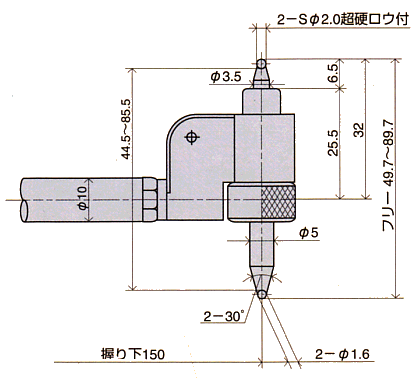

寸法図 CC-2A シリーズ


品番 メーカー定価 特別価格
CC-124A 78000円 価格は都度、お問い合わせください
CC-126A 78000円 価格は都度、お問い合わせください
CC-128A 78000円 価格は都度、お問い合わせください
CC-130A 78000円 価格は都度、お問い合わせください
CC-132A 78000円 価格は都度、お問い合わせください
CC-134A 78000円 価格は都度、お問い合わせください
CC-136A 78000円 価格は都度、お問い合わせください
CC-138A 78000円 価格は都度、お問い合わせください
CC-140A 78000円 価格は都度、お問い合わせください
CC-142A 78000円 価格は都度、お問い合わせください
CC-144A 78000円 価格は都度、お問い合わせください
CC-146A 78000円 価格は都度、お問い合わせください
CC-245A 79500円 価格は都度、お問い合わせください
CC-250A 79500円 価格は都度、お問い合わせください
CC-255A 79500円 価格は都度、お問い合わせください
CC-260A 79500円 価格は都度、お問い合わせください
CC-265A 79500円 価格は都度、お問い合わせください
CC-270A 79500円 価格は都度、お問い合わせください
CC-275A 79500円 価格は都度、お問い合わせください
CC-280A 79500円 価格は都度、お問い合わせください
