| ■仕 様 |
| 型 式 |

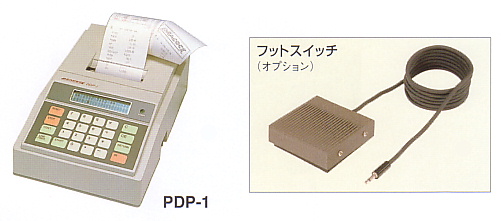

PDP-1 |
| チャンネル数 |
１チャンネル測定器を接続 |
データ
入力方式 |
ＢＣＤ正論理パラレル／シリアル
ＲＳ−２３２Ｃ準拠
セントロニクス準拠 |
| 最大データ数 |
９９９点 |
| 印字方式 |
ドット式グラフィック印字 |
| 記録紙 |
普通ロール紙（幅６９×径５０ｍｍ）市販品 |
キー入力 |
測定年月日、測定時間、統計演算の各項目値
キー入力によるデータ値
キーによるデータの一部削除
キーによる四則演算（ＭＯＤＥ−４） |
| 電 源 |
ＡＣアダプタ（ＡＣ１００Ｖ電源） |
| 使用温度 |
０〜４０℃ |
| 外形寸法 |
２００（Ｗ）×２３０（Ｄ）×６０（Ｈ）ｍｍ |
| 質 量 |
2kg |

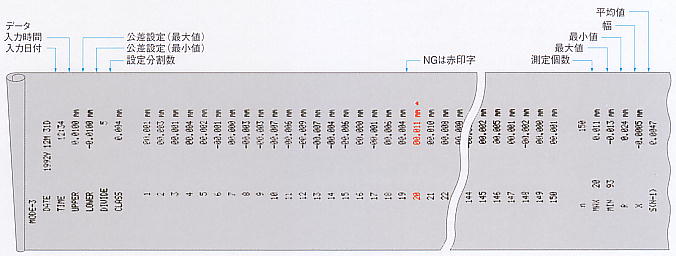

印字と
演算項目 |
Ａ、測定年月日 Ａ、測定時間
Ａ、測定数を示す番号 Ａ、各々のデータ
Ａ、測定数（ｎ） Ａ、Ｍａｘデータ
Ａ、平均値（Ｘ） Ａ、Ｍｉｎデータ
Ａ、標準偏差値（σ） Ａ、範囲（Ｒ）

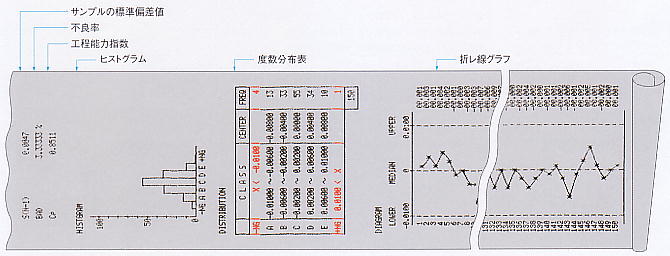

Ｂ、工程能力指数（Ｃｐ） Ｂ、不良率（ＢＡＤ）
Ｂ、規格外を赤印字 Ｃ、度数分布表
Ｃ、ヒストグラム Ｄ、折れ線グラフ |
| 標準価格 |
98,500円 |
| 付属品 |
●インクリボン------１巻
●ロール記録紙----１巻
●ＡＣアダプタ------１個 |
| オプション |
●フットスイッチ（ＦＷ−１）
●接続ケーブル（信号入力用） |
| ■接続ケーブルの型式選択表 |
| 型 式 |
適応する測定機器 |
標準価格 |
モード別
演算印字機能 |
ＭＯＤＥ−０-----Ａ項目を演算印字
ＭＯＤＥ−１-----Ａ〜Ｂ
ＭＯＤＥ−２-----Ａ〜Ｃ
ＭＯＤＥ−３-----Ａ〜Ｄ |
| ＫＢ−Ｃ１２ |
C-5 / C-5S
生産終了（在庫限り） |
4,700円 |
C-5SS / CP-5 / CP-5S
生産終了 |
| C-7HS |
| ＫＢ−ＣＭ１２ |
CM-5B |
4,700円 |
PP-4 / PP-4S
生産終了 |
| ＫＢ−Ｐ１２ |
PDN-12 / PDN-25 |
4,700円 |
ＬＣＤ
表示内容 |
●初期設定の入力内容
●測定数を示す番号と測定データ
●結果の統計演算値 |
ＫＢ−Ｃ２０５
（コネクタ付） |
DG-205 / DG-257 |
18,500円 |
