■尾崎製作所 ピーコック精密測定機器 デジタルゲージ表示一体型タイプ PDN-20 廃番  PDN-50

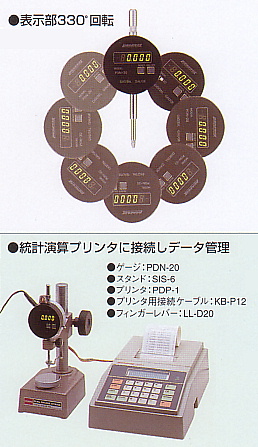

●表示部が330°回転するので使いやすい
●デジタル表示は見やすい黄色発色LED
●0.01mm表示の選択が可能(出荷時に設定)
●BCD OUTで統計演算プリンタに接続し データ管理
●AC100V電源で動作し電池消耗の心配なし
☆測定力の変更
お客様の仕様に合せた測定力の変更が可能です。
☆替測定子
ダイヤルゲージの測定子がそのままご利用になれます。
尾崎製作所 ピーコック精密測定機器 デジタルゲージ表示一体型タイプ PDN-20 PDN-50尾崎製作所 ピーコック精密測定機器 デジタルゲージ表示一体型タイプ PDN-20 PDN-50
品番 メーカー定価 特別価格
PDN-20 廃番 34,300円 30,900円(送料込み 消費税別)ご注文はこちらから
PDN-50 65,000円 価格は都度、お問い合わせください
■PDN-20・50 仕様
型  式 PDN-20 PDN-50
測定範囲 20mm 50mm
最小表示量 0.001mm ( 0.01mm選択可能 )
精 度
(量子化誤差を除く)
0.003mm
( 0.01mm
表示設定の出荷では0.01mm )
0.004mm
( 0.01mm
表示設定の出荷では0.01mm )
表 示 0.001mmの場合符号(-)5桁 -99.999
0.01mm
の場合 符号(-)4桁 -99.99
測定力 標準(スピンドル下方向)1.3N( 130gf )以下
   (スピンドル横方向)1.1N( 110gf )以下
   (スピンドル上方向)0.8N( 80gf )以下
バネを外して(スピンドル下方向)0.4N(40gf)以下
標準(スピンドル下方向)3.0N( 300gf )以下
   (スピンドル横方向)1.5N( 150gf )以下
   (スピンドル上方向)2.5N( 250gf )以下
バネを外して(スピンドル下方向)1.0N(100gf)以下
応答速度 500mm/SEC
データ出力 BCD (ダイナミック) 負論理オープンコレクタ
保持方法 φ8mmステムまたは耳金付き裏蓋(φ6.5mm) φ10mm・φ20mmステム
使用温度 0~40
電 源 付属のアダプターを使用(AC100V)
測定子 M2.5(P=0.45) 鋼球(φ2mm付) 型式:X-2 M2.5(P=0.45) 鋼球(φ2.4mm付) 型式:X-9

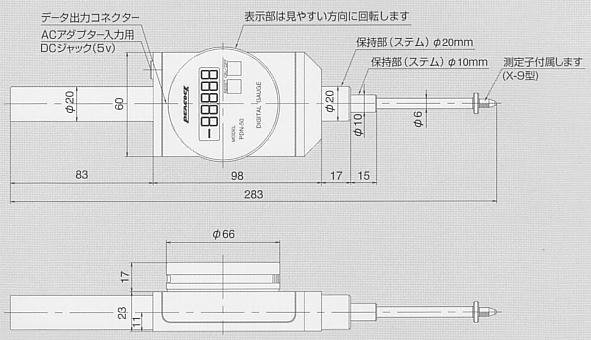

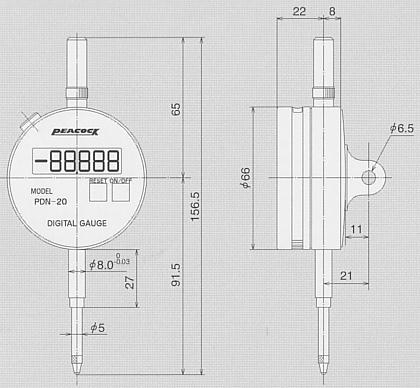

質量/外形寸法 280g/外形寸法は下記に記載 380g/外形寸法は下記に記載
標準価格 34,300 65,000
機 能 ZERO RESET------任意の位置でゼロリセットできます。
ERROR-----------誤測定の警報機能があります。
LED表示-----------デジタル表示は黄色発色のLED表示により暗い場所でも読みとれます。
BCD OUT---------統計演算プリンタを接続してデータ管理
●表示部回転----------表示部が330°回転しますので任意の位置へ回転させることが出来ます。
0.001/0.01mm表示選択---(0.01mm表示は、購入時に指定して下さい。)
オプション ●フラット裏蓋:GB-3 PD20(標準は耳金付き)PDN-20用
●レリーズ:RE-4(スピンドル引き上げ用レリーズ)PDN-20用
●リフティングレバー:LL-PD(スピンドル引き上げ用レバー)PDN-20用
●フィンガーレバー:LL-D20(スピンドル引き上げ用レバー)PDN-20用/PDN-50は標準装備
●統計演算プリンタ:PDP-1(測定データ印字用プリンタ)
●プリンタ用接続ケーブル:KB-P12(プリンタPDP-1との接続ケーブル)
●RS-232C変換アダプタ:IF-8(BCD OUTをRS-232Cに変換するアダプタ)
●測定力の変更(お客様の仕様に合わせた測定力に変更)
●替測定子(ダイヤルゲージの測定子がそのままご利用になれます)
※測定力の変更は、お近くの当社営業所までご相談下さい。
