| ■仕 様 |
| 型 式 |
DL-2 |
DL-2S |
D-5 |
D-5S |
D-5UZ |
| 測定範囲 |
2mm （※１） |
5mm |
5mm |
| 最小表示量 |
0.005mm |
0.001mm |
0.005mm |
0.001mm |
0.005mm |
精 度
（量子化誤差を除く） |
0.01mm
（※１） |
0.002mm
（※２） |
0.005mm |
0.002mm |
0.01mm |
| 測定力 |
0.3N以下 |
0.5N以下 |
1.0N以下 |
| 保持方法 |
φ６．５ｍｍの耳金/本体下部のアリ溝 |
φ８ｍｍのステム部 |
本体背面の裏蓋耳金（φ６．５ｍｍ） |
| 測定子 |
Ｓφ２ｍｍ（超硬球付） |
Ｓφ２．４ｍｍ（鋼球付 Ｘ－２） |
Ｓφ２．４ｍｍ（鋼球付 Ｘ－１０７） |
| 質 量 |
180g |
160g |
200g |
| コード長さ |
2m |
| 使用温度 |
0～40℃ |
| 出力信号 |
９０°位相差、２０μｍピッチ（コネクタ Ｒ０３－ＰＢ８Ｍ タジミ製） |
適合する
標準カウンタ |
C-500/C-700
CM-5B |
C-5
生産終了
（在庫限り） |
C-5S
生産終了
（在庫限り） |
C-5
生産終了
（在庫限り） |
C-5S
生産終了
（在庫限り） |
C-5
生産終了
（在庫限り） |
CP-5
生産終了 |
CP-5S
生産終了 |
CP-5
生産終了 |
CP-5S
生産終了 |
CP-5
生産終了 |
| 標準価格 |
40,000円 |
45,000円 |
40,000円 |
45,000円 |
45,000円 |
| 機 能 |

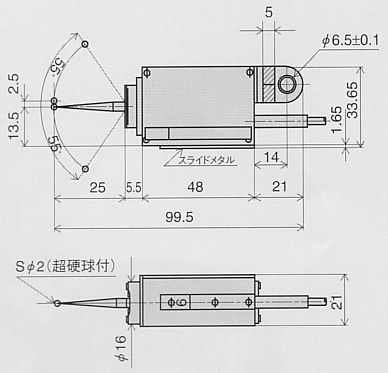

●レバータイプで狭い箇所や回転体の偏心、振れ等を測定するのに適しています。
●測定子は任意に曲げてセットすることができ取付が容易です。 |

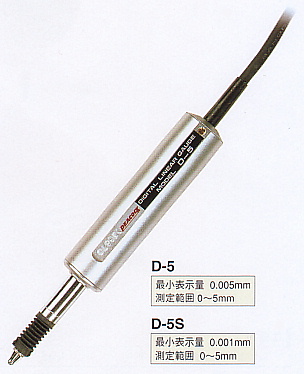

●ペンシルタイプなので取付に余裕が無い場所にセットすることができます。
●防塵ゴムが取付られ、環境の悪いところに使用可能です。 |

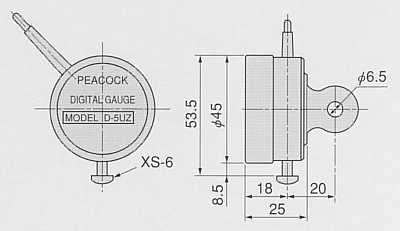

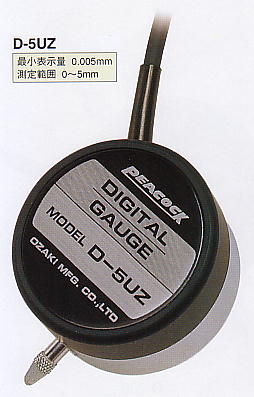

●ゲージ高さを極力低くして、高さ制約の有る測定箇所に取り付けを可能にしたゲージです。
●ゲージ背面の耳金を固定します。 （φ６．５ｍｍの穴を利用） |
| オプション |
●中継コード（２，３，５，１０ｍ）が有ります。
|
●防塵ゴム（ＢＧ－１０）
●測定力の変更（逆さ取付使用タイプにする） |
●替え測定子（ＸＳ－６）を取付る。
●替え測定子 |
※１ レバーは直線的に動作、テコ式ダイヤルゲージの様に円弧運動では有りません。
※２ ０．５ｍｍ区間毎の狭範囲で最も誤差の大きい区間の値 |
|
