■尾崎製作所 ピーコック精密測定機器 リニアゲージ50mm・100mmストローク D-50 D-50S D-100 D-100S

●測定範囲が50mm、100mmと測定範囲が広いタイプです。
●ステム径φ20mmの堅牢タイプです。
尾崎製作所 ピーコック精密測定機器 リニアゲージ50mm・100mmストローク D-50 D-50S D-100 D-100S
品番 メーカー定価 特別価格
D-50 65,000円 価格は都度、お問い合わせください
D-50S 70,000円 価格は都度、お問い合わせください
D-100 90,000円 価格は都度、お問い合わせください
D-100S 90,000円 価格は都度、お問い合わせください
■仕 様
型 式 D-50 D-50S D-100 D-100S
測定範囲 50mm 100mm
最小表示量 0.005mm
(0.01mm)
0.001mm 0.005mm
(0.01mm)
0.001mm
精 度
(量子化誤差を除く)
0.01mm 0.004mm 0.01mm 0.005mm
測定力 3.0N以下 3.5N以下
コード長さ 2m
保持方法 φ20mmステムもしくはM4ネジ2箇所で本体をネジ止め
測定子 M2.5×0.45 Sφ2.4mm(鋼球付)
使用温度 0~40
質 量 450g 520g
出力信号 90°位相差、20μmピッチ(コネクタ R03-PB8M タジミ製)
適合する
標準カウンタ
C-500/C-700
CM-5B
C-5
生産終了
(在庫限り)
C-5S
生産終了
(在庫限り)
C-5
生産終了
(在庫限り)
C-5S
生産終了
(在庫限り)
CP-5
生産終了
CP-5S
生産終了
CP-5
生産終了
CP-5S
生産終了
標準価格 65,000 70,000 80,000 90,000
付属品 ●スピンドル引き上げ用フィンガーレバー 1個
機 能 ●スピンドル引き戻しバネを取り外しますとスピンドルの自重のみの測定力
 になります。(正姿勢のみ可能)
 D-50、D-50S----約1.0N  D-100、D-100S----約1.1N
●ゲージスタンドをご利用になる場合はPDS-2を使用願います。
オプション ●本体で取付の水平金具(GB-50)
●測定力の変更(ゲージを逆さ状態でご使用になる場合)

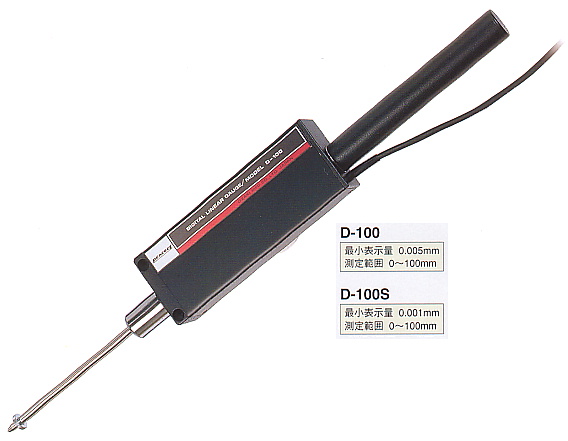

■D-100(S)
尾崎製作所 ピーコック精密測定機器 リニアゲージ50mm・100mmストローク D-50 D-50S D-100 D-100S

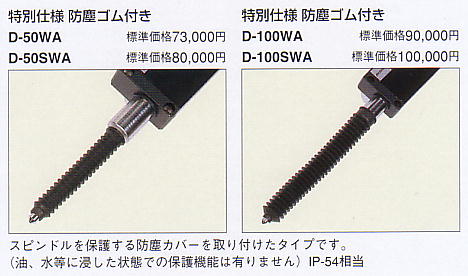

■オプション品
尾崎製作所 ピーコック精密測定機器 リニアゲージ50mm・100mmストローク D-50 D-50S D-100 D-100S
尾崎製作所 ピーコック精密測定機器 リニアゲージ50mm・100mmストローク D-50 D-50S D-100 D-100S

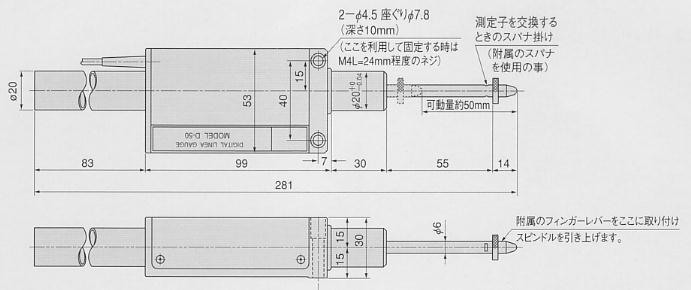

D-50(S)外観寸法図
尾崎製作所 ピーコック精密測定機器 リニアゲージ50mm・100mmストローク D-50 D-50S D-100 D-100S

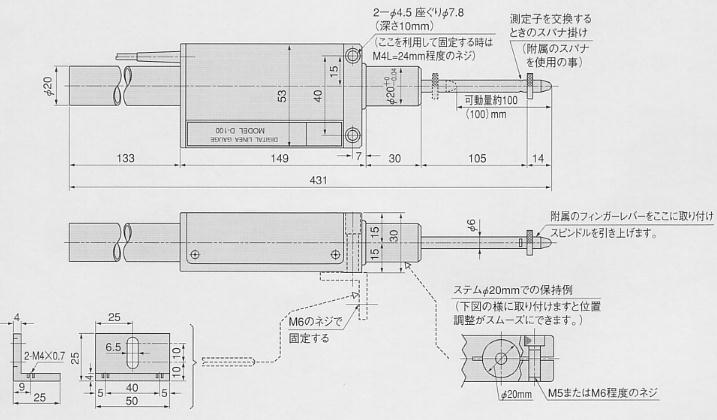

D-100(S)外観寸法図
尾崎製作所 ピーコック精密測定機器 リニアゲージ50mm・100mmストローク D-50 D-50S D-100 D-100S
