■尾崎製作所 ピーコック精密測定機器 リニアゲージ10mm・20mmストローク D-10 D-10S D-20 D-20S

●測定範囲が10mm、20mmと最も使いやすいタイプです。
●ダイヤルゲージを使用しているところにそのままセットできます。
●保持はステム、耳金どちらでも可能です。
●スピンドル引き上げは、リフティングレバー、レリーズが可能です。
尾崎製作所 ピーコック精密測定機器 リニアゲージ10mm・20mmストローク D-10 D-10S D-20 D-20S
品番 メーカー定価 特別価格
D-10 28,000円 価格は都度、お問い合わせください
D-10S 32,000円 価格は都度、お問い合わせください
D-20 35,000円 価格は都度、お問い合わせください
D-20S 40,000円 価格は都度、お問い合わせください
■仕 様
型 式 D-10 D-10S D-20 D-20S
測定範囲 10mm 20mm
最小表示量 0.005mm
(0.01mm)
0.001mm 0.005mm
(0.01mm)
0.001mm
精 度
(量子化誤差を除く)
0.005mm 0.002mm 0.005mm 0.003mm
測定力 1.0N以下 1.5N以下
コード長さ 2m
保持方法 φ8mmステムもしくは裏蓋耳金付(φ6.5mm穴)
測定子 M2.5×0.45 Sφ2.4mm(鋼球付 X-2)
使用温度 0~40
質 量 220g 300g
出力信号 90°位相差、20μmピッチ(コネクタ R03-PB8M タジミ製)
適合する
標準カウンタ
C-500/C-700
CM-5B
C-5
生産終了
(在庫限り)
C-5S
生産終了
(在庫限り)
C-5
生産終了
(在庫限り)
C-5S
生産終了
(在庫限り)
CP-5
生産終了
CP-5S
生産終了
CP-5
生産終了
CP-5S
生産終了
標準価格 28,000 32,000 35,000 40,000
オプション ●レリーズ(RE-4)
●リフティングレバー(LL-1)
●防塵ゴム(BG-10)
●フラット裏蓋(BG3-D10)、ビス(S-110)
●測定力の変更(逆さで使用する)
●レリーズ(RE-4)
●フラット裏蓋(BG3-D20)
●測定力の変更(逆さで使用する)
D-10(S)外観寸法図
尾崎製作所 ピーコック精密測定機器 リニアゲージ10mm・20mmストローク D-10 D-10S D-20 D-20S

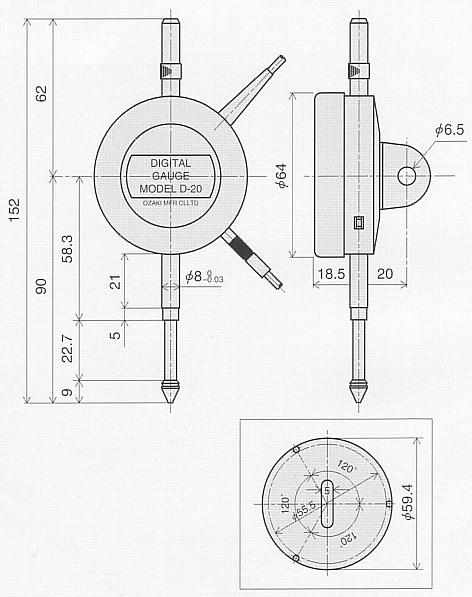

D-20(S)外観寸法図
尾崎製作所 ピーコック精密測定機器 リニアゲージ10mm・20mmストローク D-10 D-10S D-20 D-20S

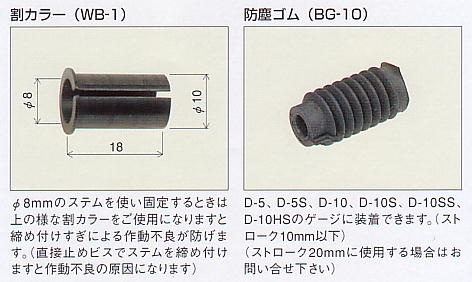

■オプション品
