| ■仕 様 |
| 型 式 |

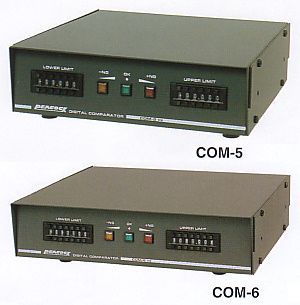

COM-5 |
COM-6 |
| 判定の設定 |
デジタルスイッチ±付き５桁
（－９９．９９９～＋９９．９９９） |
デジタルスイッチ±付き６桁
（－９９９．９９９～＋９９９．９９９） |

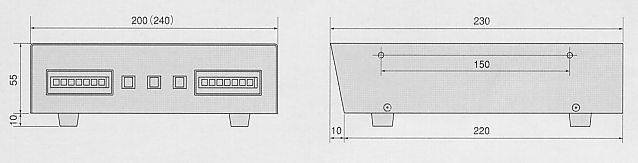

| 外形寸法 |
２００（Ｗ）×２３０（Ｄ）×５５（Ｈ）ｍｍ |
２４０（Ｗ）×２３０（Ｄ）×５５（Ｈ）ｍｍ |
適合する
カウンタ |
C-5 / C-5S
生産終了（在庫限り） |
CP-5 / CP-5S
生産終了 |
| 標準価格 |
85,000円 |
99,000円 |
| 電 源 |
カウンタからの電源で動作（＋１２Ｖ ８０ｍＡ） |
| 判定段数 |
－ＮＧ ＯＫ ＋ＮＧ |
| 判定表示 |
－ＮＧ（黄色） ＯＫ（青色） ＋ＮＧ（赤色） |

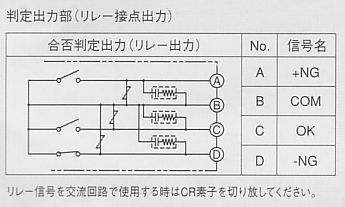

| 判定出力 |
リレー接点（接点保護回路付き）---ａ接点（松下ＮＲ－Ｈ－１２Ｖ 相当品）
接点容量ＡＣ１１０Ｖ ５ＶＡ （ＤＣ３０Ｖ １Ａ） |
出 力
レセプタクル |
ＰＲＣ０３－２３Ａ１０－４Ｍ（タジミ）
（プラグＰＲＣ０３－１２Ａ１０－４Ｆ１０．５ １個附属します） |
| 応答速度 |
約２０ｍｓｅｃ以内（リレー接点の速度に依存します） |
| 付属品 |
●ＢＣＤ信号ケーブル----------------４０ｃｍ １本
●合否判定出力プラグ---------------１個
●上下にカウンタと重ね固定用プレート---２枚 |
| 機 能 |
●電源投入で常時－ＮＧ ＯＫ ＋ＮＧのいずれか判定表示、出力しています。
●設定（ＬＯＷＥＲ）側では設定値ＯＫと判定します。（出荷時の設定）
●設定（ＵＰＰＥＲ）側では設定値ＮＧと判定します。（出荷時の設定） |
| オプション |
●コントロール入力（合否判定制御入力）
合否判定表示、リレー出力をＣＯＮＴＲＯＬ ＯＮ状態時のみ表示、出力させる機能
背面のオプション端子に設置（ＰＲＣ０３－２３Ａ １０－３Ｍ）
●ブザーの設置
内部にブザーを設置して－ＮＧ、ＯＫ、＋ＮＧのいずれかでブザーを鳴らす。 |
こんな使い方
もできます。 |
●コンパレータを２台重ねて多段の合否判定が可能です。（分岐ＢＣＤケーブルが必要です）
（－ＮＧ ＯＫ１ ＯＫ２ ＯＫ３ ＋ＮＧ等のＯＫを区分判別する） |
