■尾崎製作所　ピーコック精密測定機器　デジタルカウンタ　シンプルタイプ　C‐500　マルチタイプ　C‐700

●豊富な表示機能と多彩な測定機能を備え、コンパクトなデザインで制御盤への組込も机上へ置くこともできます。
●操作性に重点を置いたシンプルタイプModel No.C-500	●1/2表示機能 ●2倍表示機能 ●INCH（インチ）表示機能 ●データ出力
■操作性と多機能を両立させたマルチタイプ;Model No.C-700	■1/2表示機能 ■2倍表示機能 ■INCH（インチ）表示機能 ■データ出力 ■プリセット設定 ■合否判定 ■最大値表示 ■最小値表示 ■振れ値表示

品番 メーカー定価 特別価格 Model No.C-500 70,000円 価格は都度、お問い合わせください Model No.C-700 92,000円 価格は都度、お問い合わせください

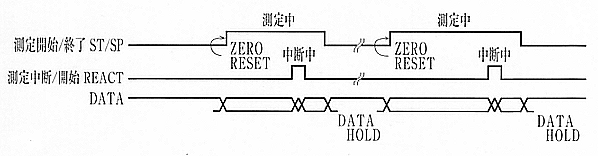

■デジタルカウンタ仕様 型　　式 Model No.C-500 Model No.C-700 ●表示桁;◆10μm選択◆;1μm選択 ●表示 -9999.99～00.00～9999.99 -999.999～0.000～999.999 7セグメント高輝度LED表示 (赤色) ●電源電圧;消費電力 AC100V～AC240V;/;9VA以下 ●使用温度 0～+40°C ●適合リニヤゲージ ◆10μm表示選択 ;DL-2 /;D-5;/;D-10 / D-20 / D-30 / D-50 / D-100 / D-10N / D-20N / D-5UZ ◆;1μm表示選択 ;DL-2S / D-5S / D-10S / D-20S / D-30S / D-50S / D-100S ●付属品 ◆AC電源コード(2m);1本 ◆パネル取付金具;2個(パネルに取り付ける場合とスタンド金具固定に使用します) ◆スタンド金具;1個(机上でご使用になる場合使用します) ●端子台の機能 ;(背面パネル) ◆端子台・・・・・・・・・・・・・・・・・・・・・・・・・スクリューレス端子台 ◆使用可能電線・・・・・・・・・・・・AWG22～28 ◆ケーブル剥ぎ線長・・・・・・8～9mm ◆ピン配列  ①  St/Sp MAX , MIN , P-P測定モード 「開始」 「終了」 を制御  ②  React P-P測定モード 「中断」 「開始」 を制御  3  Latch 測定値 「Latch」 と 「解除」 を制御  4  Reset 外部 「RESET」         「PRESET」・・・・・・(Model No.C-700のみに付く機能)  5  Alarm エラー信号出力 Max表示 Min表示 P-P表示  ⑥  -NG 合否判定 -NGを出力 (赤LED) +NG(2) -NG(1) NG(2)  ⑦  OK 合否判定   OKを出力 (緑LED) OK OK OK  ⑧  +NG 合否判定 +NGを出力 (橙LED) +NG(1) -NG(2) NG(1) (1)・・・・・・第1段NG出力 (2)・・・・・・第2段NG出力  9  GND GND   ○数字はModel No.C-700のみに付く機能 ●Dip swの設定機能      (プリント基板) Dip(1) Dip(2)  SW1 1μm/10μmを選択  SW1 メーカー設定用  SW2 カウント方向の選択  SW2 合否判定設定値含む、含まない選択  SW3 エラー出力有無選択  SW3 入力波形 「矩形」 「正弦」 選択  SW4 オーバーフロー有無選択  SW4 RESET時間400msec / 100msec 選択 ●データ出力(RS-232C)      D-Sub9Pプラグ                   INCHネジ ●オプション                  ◆Excel入力ソフト                  ◆BCD出力用基板 ◆ピン配列   1  NC --   2  Rxd in←   3  Txd →out   4  NC --   5  SG --   6  NC --   7  RTS →out   8  CTS in←   9  NC --       ◆通信モード ：調歩同期式半二重       ◆通信速度 ：9600bps       ◆フォーマット ：7Bit ASCI I       ◆パリテイ ：偶数       ◆ストップビット ：1Bit       ◆RTS/CTS ：未使用は折返し       ◆受信コマンド ：送信要求  ASCI I  「T」 「t」                             ：リセット    ASCI I  「R」 「r」       ◆接続ケーブル ：クロスケーブル(付属しません) ◆PK-2002          RS-232C出力からExcelのセルにデータ入力 ◆CB-BCD          RS-232C出力との併用は出来ません ●表示機能 ◆1/1表示--------測定値をそのまま表示します。 ◆1/2表示--------測定値を1/2倍して表示します。 ◆×2表示--------測定値を2倍して表示します。 ◆INCH表示-------インチに換算して表示します。     注] 1μm表示の場合×2表示の場合、最小桁は偶数カウント表示となります。 ●プリセット表示機能 ◆0セットのみ                                         ◆プリセット値による表示ができます。 ●測定モード機能     「MAX」 「MIN」 「P-P」                  ------------                       ◇現在値表示 ◇最大値(Max) ◇最小値(Min) ◇振れ値(P-P)     注] ◇印はST/SP制御端子のSTで             RESET動作します。 ●合否判定機能      (端子出力回路参照)                  ------------                       ◆現在値モード： ◆最大値モード： ◆最小値モード： ◆振れ値モード： +NG OK OK OK OK +NG(1) -NG(1)   NG(1) -NG +NG(2) -NG(2)   NG(2) ●外形寸法&質量 ◆144(W)×72(H)×160(D)mm                 ◆950g                                        ●標準価格 70,000円 92,000円 ■タイムチャート [Model No.C-700] ■制御端子入力回路 カウンタ内部 ■端子出力回路 カウンタ内部 フォトカプラー：5V(Max 5mA)   応答時間：約100msec オープンコレクター出力 耐圧：Max DC20V 電流：Max 20mA     ピン NO.1  ST/SP   ピン NO.2  REACT   ピン NO.3  LATCH   ピン NO.4  RESET   ピン NO.5  ALARM   ピン NO.6  -NG   ピン NO.7   OK   ピン NO.8  +NG

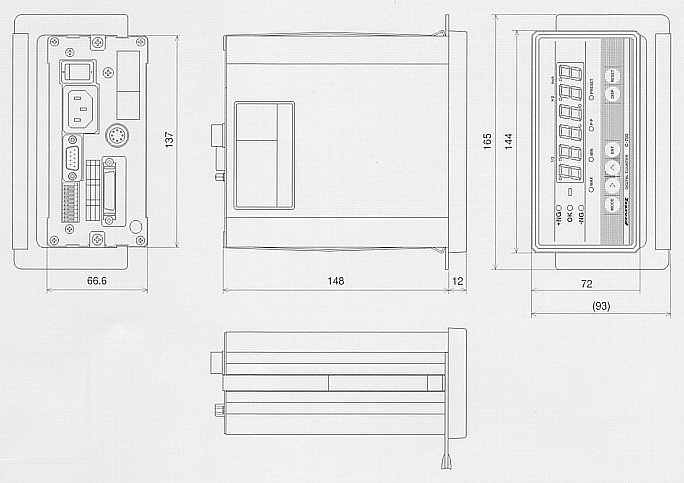

■デジタルカウンタ寸法図 (C-500, C-700) ■パネルカット寸法 パネル板厚 (t=1.6～3.2)

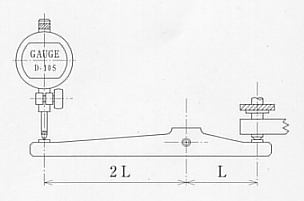

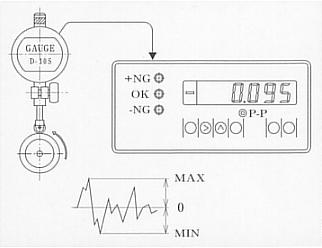

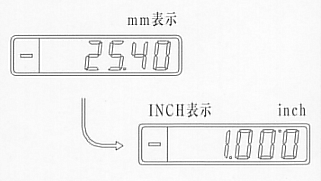

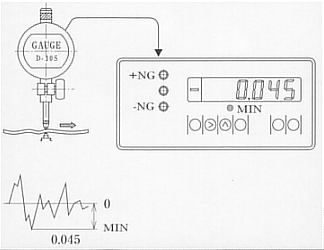

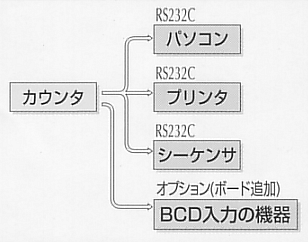

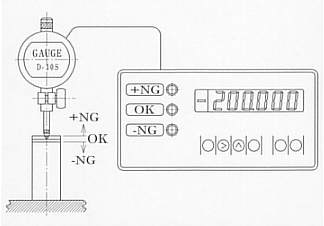

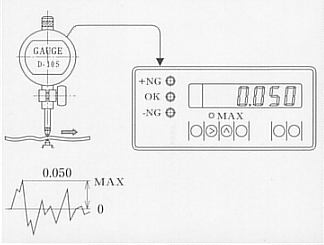

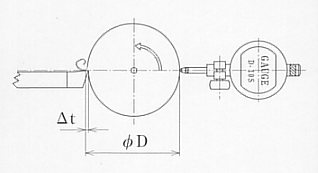

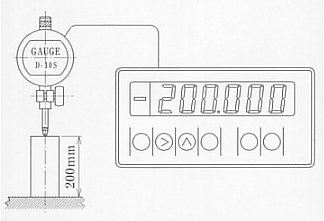

[機　　能] 1/2表示 （C-500/C700） 変位を1/2倍に変換して表示します。 2倍表示 （C-500/C-700） 変位を2倍に変換して表示します。 INCH（インチ）表示 （C-500/C-700） 変位をインチに換算表示します。 データ出力 （C-500/C-700） （RS-232C標準　BCDオプション） データ出力します。 プリセット設定 （C-700） プリセット値表示します。 合否判定 （C-700） 合否判定出力します。 最大値表示 （C-700） +方向のMax値をHOLD 合否判定します。 最小値表示 （C-700） -方向のMin値をHOLD 合否判定します。 振れ値表示 (C-700) Max+Minの値（振れ値）をHOLD 合否判定します。
