NBK鍋屋バイテック会社　SCS-N·SCS-BR·SCSS-CE クランピングスクリュー

●　 SCS-N·SCS-BR·SCSS-CE クランピングスクリュー

	Clamping Screw SCS-N·SCS-BR·SCSS-CE クランピングスクリュー 特殊ボールを内蔵したクランピングスクリュー。 SCS-N ―――― 本体：スティール、ボール：プラスティック SCS-BR ―――― 本体：スティール、ボール：真鍮 SCSS-CE ――― 本体：ステンレス、ボール：セラミックス 完全ボールによる点接触でワークを確実に固定します。 ツールホルダの止めねじや圧力ピース・ストッパなどに。 ねじの呼び・長さ・表面処理など、特殊仕様の製品も製作いたします。コンタクトセンターへお問い合わせください。 クランピングスクリューとレバー・ノブを組み合わせた製品も製作いたします。詳しくはレバー・ノブねじ組み合わせサービスをご参照ください。 材質・仕上げ 記号 本体 ボール SCS-N SCM435、四三酸化鉄皮膜（黒） ポリアセタール（硬度94HRM） SCS-BR SCM435、四三酸化鉄皮膜（黒） 真鍮（硬度75～125HV） SCSS-CE SUSXM7 アルミナ（純度99％以上、硬度1100HV）

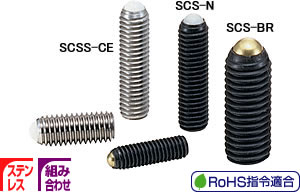

SCS-N （プラスティックボール） SCS-BR （真鍮ボール） SCSS-CE （セラミックスボール）

型　　　式 定価（円）（） 　 SCS-M3×5-N 440 （税別）（送料別）価格は都度、お問い合わせください SCS-M3×10-N 440 （税別）（送料別）価格は都度、お問い合わせください SCS-M4×6-N 380 （税別）（送料別）価格は都度、お問い合わせください SCS-M4×10-N 380 （税別）（送料別）価格は都度、お問い合わせください SCS-M4×16-N 380 （税別）（送料別）価格は都度、お問い合わせください SCS-M5×8-N 380 （税別）（送料別）価格は都度、お問い合わせください SCS-M5×12-N 380 （税別）（送料別）価格は都度、お問い合わせください SCS-M5×20-N 380 （税別）（送料別）価格は都度、お問い合わせください SCS-M6×10-N 380 （税別）（送料別）価格は都度、お問い合わせください SCS-M6×16-N 380 （税別）（送料別）価格は都度、お問い合わせください SCS-M6×20-N 380 （税別）（送料別）価格は都度、お問い合わせください SCS-M6×25-N 380 （税別）（送料別）価格は都度、お問い合わせください SCS-M4×6-BR 300 （税別）（送料別）価格は都度、お問い合わせください SCS-M4×10-BR 300 （税別）（送料別）価格は都度、お問い合わせください SCS-M4×16-BR 300 （税別）（送料別）価格は都度、お問い合わせください SCS-M5×8-BR 320 （税別）（送料別）価格は都度、お問い合わせください SCS-M5×12-BR 320 （税別）（送料別）価格は都度、お問い合わせください SCS-M5×20-BR 320 （税別）（送料別）価格は都度、お問い合わせください SCS-M6×10-BR 340 （税別）（送料別）価格は都度、お問い合わせください SCS-M6×16-BR 340 （税別）（送料別）価格は都度、お問い合わせください SCS-M6×20-BR 340 （税別）（送料別）価格は都度、お問い合わせください SCS-M6×25-BR 340 （税別）（送料別）価格は都度、お問い合わせください SCSS-M4×6-CE 860 （税別）（送料別）価格は都度、お問い合わせください SCSS-M4×10-CE 860 （税別）（送料別）価格は都度、お問い合わせください SCSS-M4×16-CE 860 （税別）（送料別）価格は都度、お問い合わせください SCSS-M5×8-CE 860 （税別）（送料別）価格は都度、お問い合わせください SCSS-M5×12-CE 860 （税別）（送料別）価格は都度、お問い合わせください SCSS-M5×20-CE 860 （税別）（送料別）価格は都度、お問い合わせください SCSS-M6×10-CE 910 （税別）（送料別）価格は都度、お問い合わせください SCSS-M6×16-CE 910 （税別）（送料別）価格は都度、お問い合わせください SCSS-M6×25-CE 910 （税別）（送料別）価格は都度、お問い合わせください SCSS-M8×12-CE 1,220 （税別）（送料別）価格は都度、お問い合わせください SCSS-M8×20-CE 1,220 （税別）（送料別）価格は都度、お問い合わせください SCSS-M8×30-CE 1,260 （税別）（送料別）価格は都度、お問い合わせください SCSS-M10×16-CE 1,410 （税別）（送料別）価格は都度、お問い合わせください SCSS-M10×25-CE 1,410 （税別）（送料別）価格は都度、お問い合わせください SCSS-M10×35-CE 1,450 （税別）（送料別）価格は都度、お問い合わせください SCSS-M12×20-CE 1,470 （税別）（送料別）価格は都度、お問い合わせください SCSS-M12×30-CE 1,500 （税別）（送料別）価格は都度、お問い合わせください SCSS-M12×40-CE 1,540 （税別）（送料別）価格は都度、お問い合わせください

●特徴： ●仕様： 品番 RoHS 指令適合 M LR D B 質量 (g) 価格 (円) SCS-M3×5-N 適合 M3 5.2 1.5 1.5 0.1 440 SCS-M3×10-N 適合 M3 10.2 1.5 1.5 0.3 440 SCS-M4×6-N 適合 M4 6.5 2.5 2 0.4 380 SCS-M4×10-N 適合 M4 10.5 2.5 2 0.7 380 SCS-M4×16-N 適合 M4 16.5 2.5 2 1 380 SCS-M5×8-N 適合 M5 8.6 3 2.5 0.8 380 SCS-M5×12-N 適合 M5 12.6 3 2.5 1.3 380 SCS-M5×20-N 適合 M5 20.6 3 2.5 2.3 380 SCS-M6×10-N 適合 M6 10.8 4 3 1.5 380 SCS-M6×16-N 適合 M6 16.8 4 3 2.5 380 SCS-M6×20-N 適合 M6 20.8 4 3 3.4 380 SCS-M6×25-N 適合 M6 25.8 4 3 4 380 SCS-M4×6-BR 適合 M4 6.5 2.5 2 0.4 300 SCS-M4×10-BR 適合 M4 10.5 2.5 2 0.7 300 SCS-M4×16-BR 適合 M4 16.5 2.5 2 1 300 SCS-M5×8-BR 適合 M5 8.6 3 2.5 0.8 320 SCS-M5×12-BR 適合 M5 12.6 3 2.5 1.3 320 SCS-M5×20-BR 適合 M5 20.6 3 2.5 2.3 320 SCS-M6×10-BR 適合 M6 10.8 4 3 1.5 340 SCS-M6×16-BR 適合 M6 16.8 4 3 2.5 340 SCS-M6×20-BR 適合 M6 20.8 4 3 3.4 340 SCS-M6×25-BR 適合 M6 25.8 4 3 4 340 SCSS-M4×6-CE 適合 M4 6.5 2.5 2 0.4 860 SCSS-M4×10-CE 適合 M4 10.5 2.5 2 0.7 860 SCSS-M4×16-CE 適合 M4 16.5 2.5 2 1 860 SCSS-M5×8-CE 適合 M5 8.6 3 2.5 0.8 860 SCSS-M5×12-CE 適合 M5 12.6 3 2.5 1.3 860 SCSS-M5×20-CE 適合 M5 20.6 3 2.5 2.3 860 SCSS-M6×10-CE 適合 M6 10.8 4 3 1.5 910 SCSS-M6×16-CE 適合 M6 16.8 4 3 2.5 910 SCSS-M6×25-CE 適合 M6 25.8 4 3 4 910 SCSS-M8×12-CE 適合 M8 13.2 5.5 4 3.2 1,220 SCSS-M8×20-CE 適合 M8 21.2 5.5 4 5.7 1,220 SCSS-M8×30-CE 適合 M8 31.2 5.5 4 9 1,260 SCSS-M10×16-CE 適合 M10 17.7 7 5 7 1,410 SCSS-M10×25-CE 適合 M10 26.7 7 5 11 1,410 SCSS-M10×35-CE 適合 M10 36.7 7 5 16 1,450 SCSS-M12×20-CE 適合 M12 22 8.5 6 12.5 1,470 SCSS-M12×30-CE 適合 M12 32 8.5 6 20 1,500 SCSS-M12×40-CE 適合 M12 42 8.5 6 28 1,540 クランピングスクリューには各種のバリエーションがあります。
