Cam Lever -GN918・GN918.5-

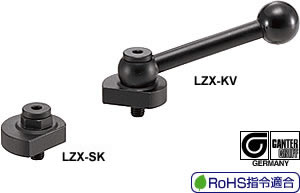

LZX カムレバー
- あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。
- LZX-KV LZX-SK ―――――スティール製
- LZXS-KV LZXS-SK ――――ステンレス製
- 調整範囲は、角度261.6°、周長86.75mm、締めつけ方向に6mmです。
- スティール製の偏心カムは焼入れ・研磨済み。位置ぎめ精度、耐摩耗性にすぐれています。
- LZX-KV ―――――レバーつき
- 偏心カムに対するレバーの位置は自由に設定できます。
- LZX-SK ―――――レバーなし
- スパナで操作するタイプ。
- 材質・仕上げ
-
| |
LZX-KV |
LZX-SK |
| カム |
S15C、焼入れ（硬度60～63HRC）、研磨、四三酸化鉄皮膜（黒） |
| スペーサ |
S15C、焼入れ（硬度60～63HRC）、研磨、四三酸化鉄皮膜（黒） |
| 固定用ボルト |
S15C、焼入れ（硬度60～63HRC）、四三酸化鉄皮膜（黒） |
| レバー |
SUM22L、四三酸化鉄皮膜（黒） |
－ |
| グリップ |
フェノール樹脂（黒） |
－ |

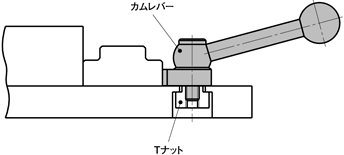

- 使用例
- マシンベッドのTナットに取りつけたカムレバー。
|
| LZX-KV （レバーつき） |
 |
LZX-SK （レバーなし）
|
 |
|
|
|
|
|
|
|
|
|
|
| ●特徴： |
|
|
|
| ●仕様： |
| 品番 |
RoHS
指令適合 |
D1 |
M |
Lm |
D2 |
sw1 |
R |
H |
h |
s |
A |
B |
歯数 |
質量(g) |
価格(円) |
| LZX-50-KV |
適合 |
50 |
M10 |
11 |
28 |
6 |
109 |
62 |
34.5 |
12 |
13 |
30 |
28 |
315 |
14,300 |
unit:mm
| 品番 |
RoHS
指令適合 |
D1 |
M |
Lm |
sw1 |
sw2 |
h1 |
s |
質量(g) |
価格(円) |
| LZX-50-SK |
適合 |
50 |
M10 |
11 |
6 |
19 |
24 |
12 |
159 |
11,000 |
|
|
|
