T-Handle Vise Action Latch
E3-18·E3-11 T-ハンドルバイスアクションラッチ
- キーロックつき（キー2個）・キーロックなしの2種類。
- ハンドルをまわすと、ポールが後退してロックがはずれます。さらにまわすと、ポールは75°回転し、ドアを開けることができます。ドアを閉めるときは逆の操作を行ってください。
- あらかじめ設定した締めつけ力を維持します。
- つや消し黒の美しい外観。傷のつきにくい仕上げです。
- 内部にOリングを組み込んだシール構造。専用のガスケット（オプション）を併用することにより、水・油・ほこりなどの侵入を防止します。
- 取りつけが簡単です。
- 許容最大荷重（締付力）：450N
- 破壊荷重（締付力）：1500N
- 材質・仕上げ
- ハンドル・ハウジング：亜鉛ダイカスト、静電塗装（つや消し黒）
- ポール：S10C、三価クロメート処理
- シャフト・ナット：SUM24L、三価クロメート処理
- ワッシャ：ばね鋼、三価クロメート処理
- スプリング：SUS302
- Oリング：ブナN（ニトリルゴム）
- ロックプラグ：亜鉛ダイカスト、静電塗装（つや消し黒）
- キー：黄銅
- ガスケット（オプション：E3-24-201-18）：SBR（質量1ｇ）

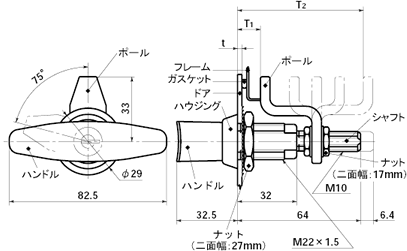

- 取りつけ方法
- ドアをラッチングするときのハンドルのまわしトルクが7.9N・m以下になるように、ポールをセットしてください。
- オプションの座金 90-6-875 を使用する場合は、φ22.5の丸穴で取りつけできます。

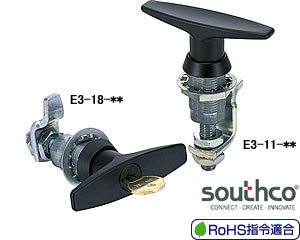

E3-18 （キーロックつき）
E3-11 （キーロックなし）
90-6-875 座金（オプション）
