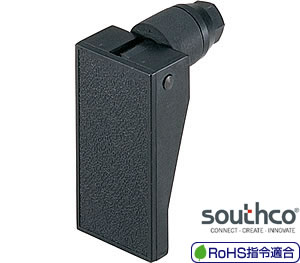

Swell Latch Handle Style
19 スウェルラッチ
- ハンドルを倒すと、ゴムブシュが軸方向に圧縮され、円周方向に膨張してドアをラッチします。
- ドアとフレームにミスアライメントがあっても、ゴムブシュの変形でラッチングできます。
- ガラス・プラスティックなどのドア・フレームにも適用できます。
- 材質・仕上げ
- ハンドル・ナット：ナイロン66（黒）
- シャフト：真鍮（黒）
- ゴムブシュ：SBR（黒）
- ピン：SUS302
NBK鍋屋バイテック会社 19 スウェルラッチ
● 19 スウェルラッチ
Swell Latch Handle Style
19 スウェルラッチ
- ハンドルを倒すと、ゴムブシュが軸方向に圧縮され、円周方向に膨張してドアをラッチします。
- ドアとフレームにミスアライメントがあっても、ゴムブシュの変形でラッチングできます。
- ガラス・プラスティックなどのドア・フレームにも適用できます。
- 材質・仕上げ
- ハンドル・ナット：ナイロン66（黒）
- シャフト：真鍮（黒）
- ゴムブシュ：SBR（黒）
- ピン：SUS302
定価（円）（） 19-81-10 850 （税別）（送料別）価格は都度、お問い合わせください 19-91-10 930 （税別）（送料別）価格は都度、お問い合わせください 19-10-101-10 1,370 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：

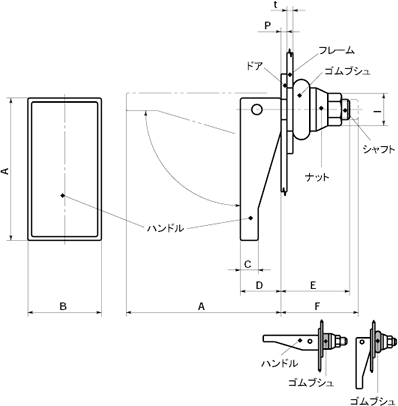

品番 RoHS
指令適合シリーズ A B C D E F I
(二面幅）max.P 質量 (g) 価格 (円) 19-81-10 適合 81 28 12 4 8 13 15.5 6 3.2 5 850 19-91-10 適合 91 39 17 5 11.5 19 22.5 8 4.8 10 930 19-10-101-10 適合 101 56 29 7 16 27 31.5 11 6.4 29 1,370
unit:mm 品番 t G 0～+0.1 H 0～+0.1 K 0～+0.5 ドアとフレームの
許容ミスアライメント
max.荷重* (N) 19-81-10 ～3.2 3.3 4.1 9.5 0.4 180 19-91-10 ～3.2 4.5 5.8 13.5 0.6 440 3.2～4.8 4.5 5.8 14 0.8 330 19-10-101-10 1.2～3.2 6.5 8 19 0.9 330 3.2～4.8 6.5 8 19.5 1.1 660 4.8～6.4 6.5 8 20 1.3 550 6.4～ 6.5 8 20.5 1.5 220 ＊分単位での短時間における耐荷重です。この荷重での長時間にわたる使用は避けてください。
