NBK鍋屋バイテック会社　02-10·02-16 スナップインマグネットキャッチ

●　 02-10·02-16 スナップインマグネットキャッチ

	Snap-in Magnetic Catch 02-10·02-16 スナップインマグネットキャッチ 内蔵された磁石によりドアを保持します。 取りつけ穴にはめ込むだけで取りつけができます。 受け側には取りつけの簡単なスティールストライク 02 をご使用ください。 ドア保持力 300シリーズ：8N 100シリーズ：46N 200シリーズ：64N 使用可能温度：－30℃～115℃ 材質・仕上げ ハウジング：ポリプロピレン（黒） ポールピース：S10C、三価クロメート処理 磁石：バリウムフェライト マウンティングブラケット：S10C、三価クロメート処理

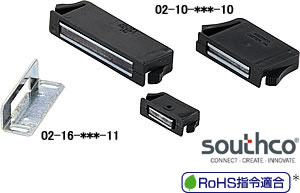

02-10-***-10 02-16-***-11 （マウンティングブラケット）

型　　　式 定価（円）（） 　 02-10-301-10 310 （税別）（送料別）価格は都度、お問い合わせください 02-10-302-10 310 （税別）（送料別）価格は都度、お問い合わせください 02-10-101-10 400 （税別）（送料別）価格は都度、お問い合わせください 02-10-102-10 400 （税別）（送料別）価格は都度、お問い合わせください 02-10-201-10 650 （税別）（送料別）価格は都度、お問い合わせください 02-10-202-10 650 （税別）（送料別）価格は都度、お問い合わせください 02-16-301-11 100 （税別）（送料別）価格は都度、お問い合わせください 02-16-101-11 110 （税別）（送料別）価格は都度、お問い合わせください 02-16-201-11 150 （税別）（送料別）価格は都度、お問い合わせください

●特徴： ●仕様： 品番 RoHS 指令適合 シリーズ A B C D E F G t min. t max. H L±0.1 W±0.1 質量 (g) 価格 (円) 02-10-301-10 適合 300 7.7 6.1 27.9 23.6 0.8 13.3 22 0.5 2 0.9 22.2 6.4 4 310 02-10-302-10 適合 300 7.7 6.1 26.7 23.6 0.8 13.3 22 2 3.5 2.4 22.2 6.4 4 310 02-10-101-10 適合 100 9.2 7.7 47 39.7 0.8 25.4 37.8 0.5 2 1 38.1 8.1 20 400 02-10-102-10 適合 100 9.2 7.7 46.2 39.7 0.8 25.4 37.8 2 3.5 2.5 38.1 8.1 20 400 02-10-201-10 適合 200 11 9.4 65.3 58.5 1.2 20.6 57 0.5 2 0.3 57.1 9.6 30 650 02-10-202-10 非適合 200 11 9.4 64.5 58.5 1.2 20.6 57 2 3.5 1.8 57.1 9.6 30 650 ＊2008年10月1日現在、一部のアイテムがRoHS指令に適合しておりません。 　RoHS指令の詳細はこちらをご参照ください。 unit:mm 品番 RoHS 指令適合 I J K M N±0.1 O 適用マグネットキャッチ 質量 (g) 価格 （円） 02-16-301-11 適合 41.3 11.1 13.5 7.9±2.4 35 1 02-10-301-10 7 100 02-16-101-11 適合 51 12.7 24.6 17.5±3.2 44.5 1 02-10-101-10 13 110 02-16-201-11 非適合 76 14.3 18.7 12.7±3.2 70 1 02-10-201-10 16 150 ＊2008年10月1日現在、一部のアイテムがRoHS指令に適合しておりません。 　RoHS指令の詳細はこちらをご参照ください。
