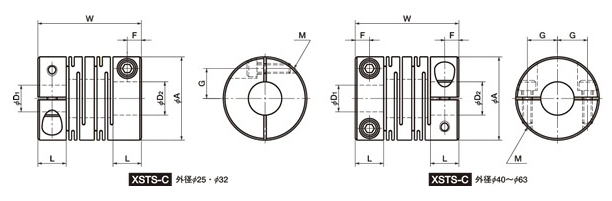

品番 価格
(円)A L W F G M ねじ締めつけ
トルク(N・m)XSTS-25C 14,600 25 8.5 31 4.25 9 M3 1.5 XSTS-32C 16,500 32 12 41 6 11 M4 2.5 XSTS-40C 37,100 40 17 56 8.5 14 M5 4 XSTS-50C 65,100 50 21 71 10.5 18 M6 8 XSTS-63C 133,000 63 26 90 13 24 M8 16
NBK鍋屋バイテック会社 XSTS
● XSTS
- Slit Type Flexible Coupling
- クリーン仕様・低パーティクル・耐薬品性
品番 価格
(円)A L W F G M ねじ締めつけ
トルク(N・m)XSTS-25C 14,600 25 8.5 31 4.25 9 M3 1.5 XSTS-32C 16,500 32 12 41 6 11 M4 2.5 XSTS-40C 37,100 40 17 56 8.5 14 M5 4 XSTS-50C 65,100 50 21 71 10.5 18 M6 8 XSTS-63C 133,000 63 26 90 13 24 M8 16
定価（円）（） XSTS-25C 14,600 （税別）（送料別）価格は都度、お問い合わせください XSTS-32C 16,500 XSTS-40C 37,100 （税別）（送料別）価格は都度、お問い合わせください XSTS-50C 65,100 （税別）（送料別）価格は都度、お問い合わせください XSTS-63C 133,000
●特徴：
品番 RoHS
指令適合最大軸穴径
(mm)常用トルク*
(N・m)最大トルク*
(N・m)最高回転数
(min-1)慣性
モーメント**
(Kg・m2)静的ねじり
ばね定数
(N・m/rad)許容偏心
(mm)許容偏角
(°)許容エンド
プレイ
(mm)質量**
(g)XSTS-25C 適合 10 2 4 25000 7.1×10-6 330 0.15 2 ±0.4 78 XSTS-32C 適合 14 3.5 7 19000 2.7×10-5 850 0.15 2 ±0.5 170 XSTS-40C 適合 18 8 16 15000 9.0×10-5 1000 0.2 2 ±0.5 370 XSTS-50C 適合 22 15 30 12000 2.8×10-4 1400 0.2 2 ±0.5 750 XSTS-63C 適合 30 35 70 10000 8.8×10-4 1800 0.2 2 ±0.5 1400
●仕様： ●アルミニウム合金およびSUS303のMST MWSがあります。
品番 標準軸穴径(D1・D2) 5 6 8 10 11 12 14 15 16 18 19 20 22 24 25 28 30 XSTS-25C XSTS-32C XSTS-40C XSTS-50C XSTS-63C
●全製品に六角穴付き止めねじが付属しています。
●適用軸径の推奨寸法許容差はh6およびh7です。
●軸穴およびキー溝の追加工を行います。コンタクトセンターへお問い合わせください。
＊脱脂洗浄した軸を挿入した場合のねじ締めつけトルクです。
