NBK鍋屋バイテック会社　PPX インデックスプランジャ

●　 PPX インデックスプランジャ

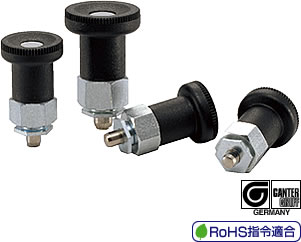

	Indexing Plunger -GN607.2- PPX インデックスプランジャ 薄いプレートに取りつけができるインデックスプランジャ。電子機器・通信機器のケース・カバーの位置ぎめ・固定に最適です。 固定用ナットが取り外せます。プレートを固定用ナットではさみ込むようにして取りつけます。 各ピン径について2種類のピン長さを標準化。 ピンはニッケルメッキ済み。耐摩耗性にすぐれています。 材質・仕上げ ノブ：ナイロン（6つや消し黒） 本体・固定用ナット：SUM22L、三価クロメート処理 ピン：SUS303、ニッケルメッキ・研削 スプリング：SUS301
PPX-A （ショートピン）
PPX-H-A （ロングピン）

型　　　式 定価（円）（） 　 PHY-4×5-A 1,250 （税別）（送料別）価格は都度、お問い合わせください PHY-5×5-A 1,290 （税別）（送料別）価格は都度、お問い合わせください PHY-6×7-A 1,530 （税別）（送料別）価格は都度、お問い合わせください PHY-7×7-A 1,580 （税別）（送料別）価格は都度、お問い合わせください

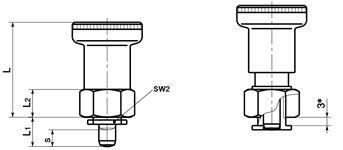

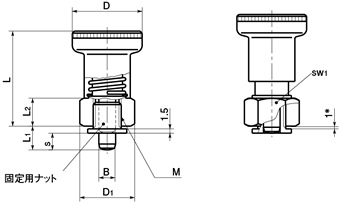

●特徴： ●仕様： 品番 RoHS 指令適合 B -0.04～-0.02 s min. M D L D1 L1 L2 sw1 sw2 X min X max 荷重(N) min./max. 質量 (g) 価格 (円) PPX-6-A 適合 6 6 M10 25 34 19.5 8.5 10 17 14 1 5 8.5/22 40 3,940 PPX-8-A 適合 8 7.5 M12 31 40 22 10 12 19 16 1 5 15.5/28 62 4,240 ＊ピンが固定用ナットに収納する寸法です。 　これ以下の場合、ピンが固定用ナットより飛び出ます。 unit:mm 品番 RoHS 指令適合 B -0.04～-0.02 s min. M D L D1 L1 L2 sw1 sw2 X min X max 荷重(N) min./max. 質量 (g) 価格 (円) PPX-6H-A 適合 6 6 M10 25 34 19.5 10.5 10 17 14 1 5 8.5/22 42 4,000 PPX-8H-A 適合 8 7.5 M12 31 40 22 12 12 19 16 1 5 15.5/28 64 4,360 ＊ピンが固定用ナットに収納する寸法です。 　これ以下の場合、ピンが固定用ナットより飛び出ます。 PPX-W 専用レンチ unit:mm 品番 RoHS 指令適合 質量 (g) 価格 (円) PPX-W 適合 100 920 使用上の注意 ノブが抜け落ちる恐れがありますので、ノブの引張荷重は下表の値を超えないようにしてください。 品番 品番 許容引張荷重 (N) PPX-6 PPX-6H 400 PPX-8 PPX-8H 500
