NBK鍋屋バイテック会社　PPLX インデックスプランジャ

●　 PPLX インデックスプランジャ

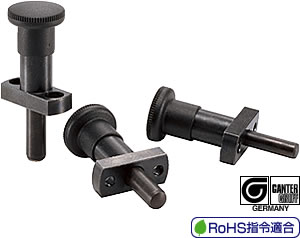

	Index Plunger for precision locating -GN817.3- PPLX インデックスプランジャ 正確な位置ぎめを可能にしたインデックスプランジャ。 ピン径の公差はh7です。相手側の穴の推奨公差はG6です。 位置ぎめピン用ブシュ PJA PJB と組み合わせて使用すればより精密な位置ぎめができます。 六角穴付きボルト（M5）を使用して取りつけてください。 各ピン径について4種類のピン長さを標準化。 材質・仕上げ ノブ：ナイロン6（つや消し黒） 本体：SUM22L、四三酸化鉄皮膜（黒） ピン：S45C（硬度50～60HRC）・研磨 スプリング：SWPB

型　　　式 定価（円）（） 　 PPLX-8-20 6,060 （税別）（送料別）価格は都度、お問い合わせください PPLX-8-22 6,120 （税別）（送料別）価格は都度、お問い合わせください PPLX-8-26 6,130 （税別）（送料別）価格は都度、お問い合わせください PPLX-8-30 6,150 （税別）（送料別）価格は都度、お問い合わせください PPLX-10-22 6,210 （税別）（送料別）価格は都度、お問い合わせください PPLX-10-24 6,230 （税別）（送料別）価格は都度、お問い合わせください PPLX-10-28 6,250 （税別）（送料別）価格は都度、お問い合わせください PPLX-10-32 6,310 （税別）（送料別）価格は都度、お問い合わせください

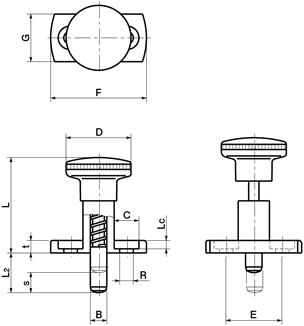

●特徴： ●仕様： 品番 RoHS 指令適合 Bh7 L2 s min. D L E F G t C R Lc 荷重(N) min./max. 質量 (g) 価格 (円) PPLX-8-20 適合 8 20 10 28 51 26 38 16 8 9.5 5.5 5.5 8.5/28 75 6,060 PPLX-8-22 適合 8 22 10 28 51 26 38 16 8 9.5 5.5 5.5 8.5/28 76 6,120 PPLX-8-26 適合 8 26 10 28 51 26 38 16 8 9.5 5.5 5.5 8.5/28 77 6,130 PPLX-8-30 適合 8 30 10 28 51 26 38 16 8 9.5 5.5 5.5 8.5/28 78 6,150 PPLX-10-22 適合 10 22 12 28 51 26 38 16 8 9.5 5.5 5.5 9.5/38 76 6,210 PPLX-10-24 適合 10 24 12 28 51 26 38 16 8 9.5 5.5 5.5 9.5/38 78 6,230 PPLX-10-28 適合 10 28 12 28 51 26 38 16 8 9.5 5.5 5.5 9.5/38 80 6,250 PPLX-10-32 適合 10 32 12 28 51 26 38 16 8 9.5 5.5 5.5 9.5/38 82 6,310
