NBK鍋屋バイテック会社　PMY インデックスプランジャ

●　 PMY インデックスプランジャ

Indexing Plunger with Rest Position -GN717-

PMY インデックスプランジャ

  • シンプル構造のインデックスプランジャです。
  • コストパフォーマンスにすぐれています。
  • ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。ロックの解除は、ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとにもどります。
  • 本体のねじは並目ねじです。
  • PMY-A PMYS-A ――――――――――― ロックナットなし
  • ゆるみ止めサービスをご利用ください。
  • PMY-AK PMYS-AK ――― 固定のためのロックナットつき
  • 材質・仕上げ
  • ノブ：ナイロン（6つや消し黒）
  • 本体：SUM22L、三価クロメート処理―― PMY-A PMY-AK
  • 　　　SUS303 ―――――――――― PMYS-A PMYS-AK
  • ピン：SUS303
  • スプリング：SUS301
  • ロックナット：S45C、三価クロメート処理―― PMY-A PMY-AK
  • 　　　　　　　SUS303 ―――――――――― PMYS-A PMYS-AK

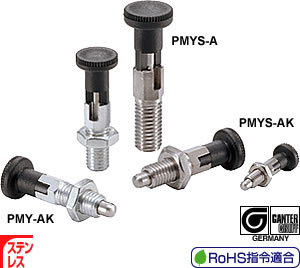

PMY-A （スティール製・ロックナットなし）

PMYS-A （ステンレス製・ロックナットなし）

PMY-AK （スティール製・ロックナットつき）

PMYS-AK （ステンレス製・ロックナットつき）
型　　　式
 定価（円）（） 　
PMY-4-A 1,000
PMY-5-A 1,020 （税別）（送料別）価格は都度、お問い合わせください
PMY-6-A 1,120
PMY-8-A 1,220 （税別）（送料別）価格は都度、お問い合わせください
PMYS-4-A 1,320
PMYS-5-A 1,490 （税別）（送料別）価格は都度、お問い合わせください
PMYS-6-A 1,710
PMYS-8-A 2,030 （税別）（送料別）価格は都度、お問い合わせください
PMY-4-AK 1,030
PMY-5-AK 1,090 （税別）（送料別）価格は都度、お問い合わせください
PMY-6-AK 1,240
PMY-8-AK 1,410 （税別）（送料別）価格は都度、お問い合わせください
PMYS-4-AK 1,390
PMYS-5-AK 1,610 （税別）（送料別）価格は都度、お問い合わせください
PMYS-6-AK 1,840
PMYS-8-AK 2,240 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：

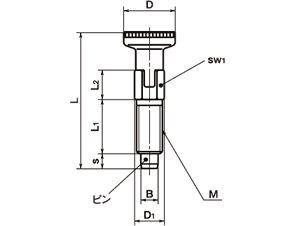

品番 RoHS
指令適合		 Bh9 s
min.		 M D L D1 L1 L2 sw1 荷重(N)
min./max.		 質量 (g) 価格 (円)
PMY-4-A 適合 4 4 M6 12 33 6.9 12 7 6 3/12 4 1,000
PMY-5-A 適合 5 5 M8 16 43.5 9.2 16 9.5 8 5/24 11 1,020
PMY-6-A 適合 6 6 M10 18 52 11.5 20 10.5 10 5/21 18 1,120
PMY-8-A 適合 8 8 M12 21 63.5 13.8 24 13.5 12 6/22 36 1,220
PMYS-4-A 適合 4 4 M6 12 33 6.9 12 7 6 3/12 4 1,320
PMYS-5-A 適合 5 5 M8 16 43.5 9.2 16 9.5 8 5/24 11 1,490
PMYS-6-A 適合 6 6 M10 18 52 11.5 20 10.5 10 5/21 18 1,710
PMYS-8-A 適合 8 8 M12 21 63.5 13.8 24 13.5 12 6/22 36 2,030
unit:mm

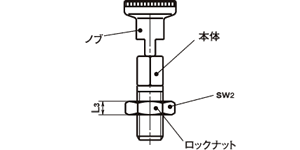

品番 RoHS
指令適合		 Bh9 s
min.		 M D L D1 L1 L2 sw1 L3 sw2 荷重(N)
min./max.		 質量 (g) 価格 (円)
PMY-4-AK 適合 4 4 M6 12 33 6.9 12 7 6 3.2 10 3/12 4 1,030
PMY-5-AK 適合 5 5 M8 16 43.5 9.2 16 9.5 8 4 13 5/24 11 1,090
PMY-6-AK 適合 6 6 M10 18 52 11.5 20 10.5 10 5 16 5/21 18 1,240
PMY-8-AK 適合 8 8 M12 21 63.5 13.8 24 13.5 12 6 18 6/22 36 1,410
PMYS-4-AK 適合 4 4 M6 12 33 6.9 12 7 6 3.2 10 3/12 4 1,390
PMYS-5-AK 適合 5 5 M8 16 43.5 9.2 16 9.5 8 4 13 5/24 11 1,610
PMYS-6-AK 適合 6 6 M10 18 52 11.5 20 10.5 10 5 16 5/21 18 1,840
PMYS-8-AK 適合 8 8 M12 21 63.5 13.8 24 13.5 12 6 18 6/22 36 2,240

使用上の注意

  • ねじ部が破損する怖れがありますので、ロックナットの締めつけトルクは下表の値を超えないようにしてください。
    PMY（スティール製） PMYS（ステンレス製）
    品番 許容締めつけトルク
    (N・m)    		 品番 許容締めつけトルク
    (N・m)
    PMY-4 1.5 PMYS-4 1.5
    PMY-5 9 PMYS-5 9
    PMY-6 20 PMYS-6 20
    PMY-8 25 PMYS-8 25
