Indexing Plunger Lever style -GN712.1-
PCV インデックスプランジャ
- 通常はピンが本体に内蔵されているインデックスプランジャ。
- レバーを回してピンの出入りを操作します。
- 3種類の操作バリエーションを標準化。
- PCV-A PCV-AK ――― 標準タイプ。
- レバーを90°回すと、ピンが完全に飛び出します。レバーを離すと、内蔵スプリングの力でピンは元の位置に戻ります。
- PCV-B PCV-BK ――― 保持タイプ。
- レバーを120°回すと、ピンが完全に飛び出します。120°の位置でレバーを離してもピンは戻りません。レバーを少し反対側に回すと、内蔵スプリングの力でピンは元の位置に戻ります。
- PCV-C PCV-CK ――― ロック機構つきタイプ。
- レバーを120°回すとピンが完全に飛び出し、ガイドピンが本体の溝にはまりロックします。ロックの解除はレバーをわずかに押しながら反対側に回します。レバーを少し回すと、内蔵スプリングの力でピンは元の位置に戻ります。
- PCV-A PCV-B PCV-C ――― ロックナットなし
- ゆるみ止めサービスをご利用ください。
- PCV-AK PCV-BK PCV-CK ― 固定のためのロックナットつき
- 材質・仕上げ
- レバー：ナイロン6（つや消し黒）
- 本体：SUM22L、三価クロメート処理
- ピン：SUS303
- スプリング：SUS301
- ロックナット：S45C、三価クロメート処理

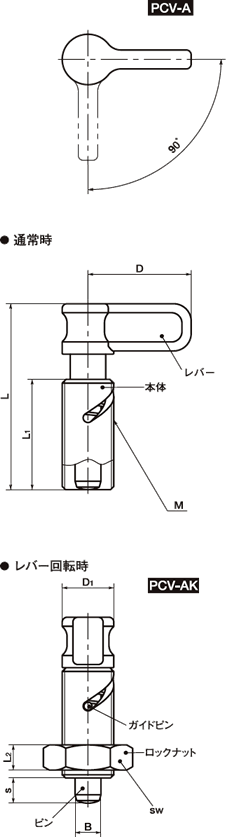

PCV-A （標準タイプ・ロックナットなし）
PCV-AK （標準タイプ・ロックナットつき）

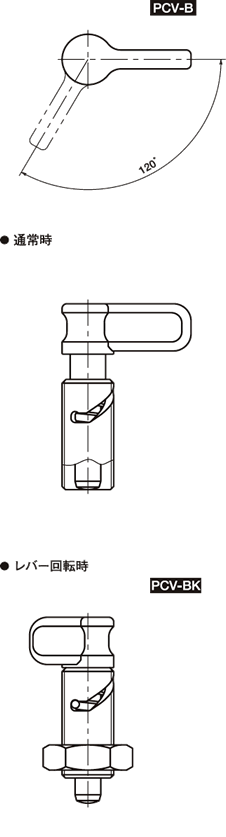

PCV-B （保持タイプ・ロックナットなし）
PCV-BK （保持タイプ・ロックナットつき）

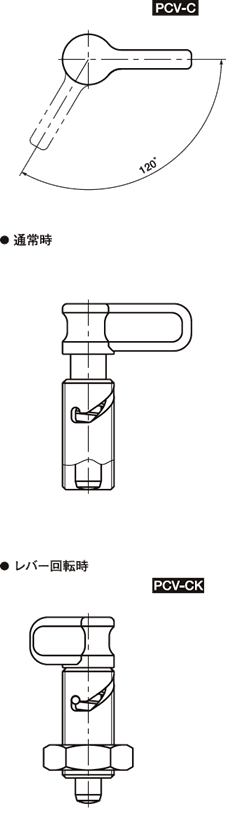

PCV-C （ロック機構つきタイプ・ロックナットなし）
PCV-CK （ロック機構つき・ロックナットつき）
