共通仕様
動作形態 |
A:NO（常時開）/ B:NC（常時閉） |
繰返し精度 |
0.005mm（レンジ） |
動作までの動き |
調整（エアカーテン付）/ 約0.3mm（ストッパ付） |
応差 |
0 |
接触力 |
1N |
保護構造 |
IP67（エアカーテン付）/ IP65（ストッパ付） |
機械的寿命 |
1000万回 |
使用温度範囲 |
0～80℃（氷結ないこと） |
温度ドリフト |
0 |
許容操作速度 |
5m/min |
接点定格 |
DC+5V～DC+24V 10mA（MAX 20mA）抵抗負荷 |
価格 |
\4,200～ |
密着確認センサには大別して下記があります。

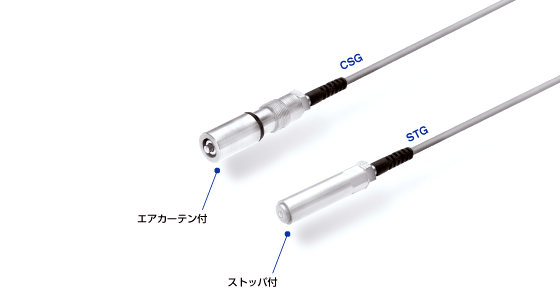

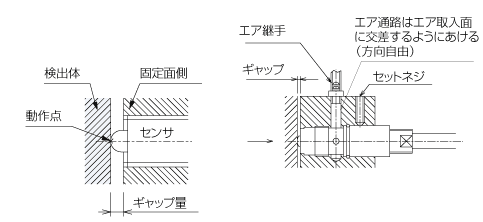

埋込用密着確認センサ（エアカーテン付）
CSG形
お客様の機械の密着する2面間（例えば基準面と治具、ワーク）の密着精度を検知して合否判定をする。
固定面側（基準面）にセンサを装着し、所要の許容ギャップ量の位置に動作点が来るよう、位置調整し、ロックします。 隙間が小さいので防塵のためのエアカーテン吹出し口があります。

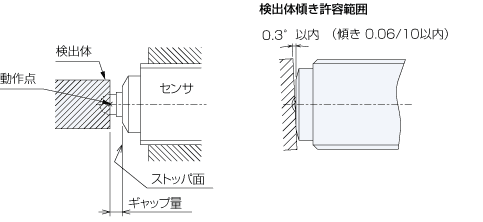

ストッパ付密着確認センサ
STG形
端面にはストッパ面があり、ストッパ面から許容ギャップ量（標準0.02mm）になるよう、予めセンサ位置が調整されています。
