| ●特徴： |

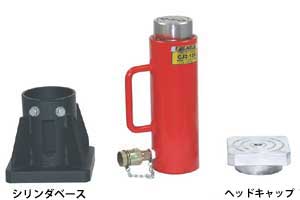

安定の良いシリンダベースとヘッドキャップ（受け台）を備えた現場重視のシリンダジャッキです。
| ■ |
手動ポンプ、電動ポンプどちらにも使用できます。 |
| ■ |
無負荷でのジャッキの下降を内臓スプリングの力でおこないます。（スプリングリターン） |
| ■ |
全機種にヘッドキャップ/シリンダベースがついています。 |
|
|
|
| ●仕様： |
| 型式 |
J1-100 |
J1-150 |
J2-125
|
J3-125
|
J5-150 |
| 許容荷重 |
(kN) |
100(10ﾄﾝ) |
100(10ﾄﾝ) |
200(20ﾄﾝ) |
300(30ﾄﾝ) |
500(50ﾄﾝ) |
| ストローク |
(mm) |
100
|
150 |
125 |
125 |
150 |
| 本体高さ （ Ａ ） |
(mm) |
286 |
336 |
315 |
320 |
356 |
| ベース寸法 |
幅 ( B ) |
(mm) |
120 |
150 |
170 |
200 |
|
長さ ( C )
|
(mm) |
120 |
150 |
170 |
200 |
| ヘッド寸法 |
幅 ( D ) |
(mm) |
75 |
110 |
120 |
130 |
|
長さ ( E )
|
(mm) |
75 |
110 |
120 |
130 |
| ヘッドキャップ内径 |
|
50.2 |
50.2 |
70.2 |
68 |
88.3 |
| 質量（約） |
(kg) |
9 |
10 |
18 |
24 |
43 |
必要油量
|
(cc) |
146 |
218 |
419 |
553 |
1,104 |
 |
|
|
