エアー式バイブレータ タイマー操作盤 VSE型

エアー式バイブレータ タイマー操作盤 VSE型

エアー式バイブレータ タイマー操作盤 VSE型

操作が簡単なエアー式バイブレータ のタイマー操作盤

型式
VSE1 (税別)(送料別)価格は都度、お問い合わせください

VSE1型はフローエイド閉塞防止機器エアー式のボールバイブレータ・ピストンバイブレータ、その他のエアー機器などの運転時間と停止時間をコントロール出来る電磁弁専用のタイマー操作盤です。入力電源単相AC100V/AC200V/DC24Vの3電圧対応可能で、出力電圧は入力と同電圧で出力される現場で使いやすい操作盤です。保護等級はIP65相当の屋内仕様です。
(DC24V対応品は受注生産品です。)

入力電圧が3電圧対応で用途が広い
一台の操作盤で入力電源単相AC100V/AC200V/DC24Vの3種類の電圧に対応可能である為、ほとんどの現場に対応が可能です。出力は入力電圧と同じ電圧で出力されます。(DC24V対応品は受注生産品です。)
タイマーの時間表示が明るくて見やすい
タイマーの表示が発光ダイオードで明るくて見やすくなっている為、うす暗い現場でも簡単に設定時間を確認することが出来ます。
タイマーの時間設定が簡単
タイマーの秒・分・時間の設定は表面カバーの上から、指でのスイッチ切り替えで3段階の切り替えが可能である為、スイッチ位置にあわせて、それぞれ0~99秒・ 0~99分・0~99時間と簡単に設定出来ます。
タイマーの設定が広範囲で使いやすい。0秒~99時間
エアー式バイブレータのON時間とOFF時間が1~99(秒・分・時間)まで広範囲に設定出来る為、用途が広く使いやすいタイマー操作盤になっています。
試運転が簡単に出来ます
タイマーの設定をする前に、取り付けたボールバイブレータやピストンバイブレータが正確に作動するかは、電源スイッチを設定側にして、ENTERキーを押すことにより試運転が簡単に出来ます。
電磁弁2台まで同時運転可能
ボールバイブレータやピストンバイブレータ制御する電磁弁の同時運転は最大2台まで可能です。ひとつの現場で複数のバイブレータを集中制御する場合など威力を発揮します。
(電磁弁はエクセン推奨の電磁弁をご使用下さい。)
時間個別と時間同一 の切り替えが出来る
バイブレータのON時間とOFF時間が別々の個別設定と、ON時間、OFF時間が同一の2種類の設定が可能です。盤の表面のスイッチ切り替えで、”時間個別”と”時間同一”を選定するだけで切り替えが可能です。
保護等級IP65
VSE1型は保護等級(IP65)防塵構造なので、ほこりの多い現場でも設置することが出来ます。又、 屋外で使用される場合は水切防水構造のボックスに入れてご使用してください。

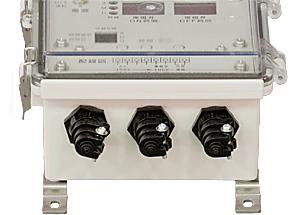

外部の設備機器からの信号をもらって運転が可能
操作盤内の端子台にある外部接点(無電圧接点)を使用し、ホッパー開閉バルブの信号や、搬送ラインの信号を受けてバイブレータの運転を開始させることが出来る為、自動制御時の遠隔操作に便利です。(一番右側が外部信号入力)
連続運転が可能(外部信号との組み合わせ)
バイブレータのON時間とOFF時間を一度設定すれば、外部信号の入/切で設定した条件で、運転と停止の繰り返しが可能です。

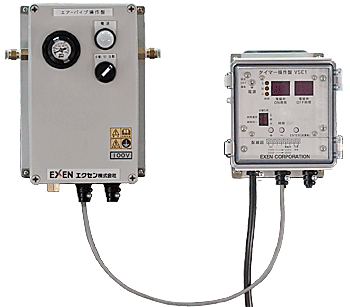

姉妹品、エアーバイブ操作盤CE110型との組み合わせですぐ運転
運転にすぐ入れる組み合わせは、姉妹品CE110型(100Vエアーバイブ操作盤)の入力端子にタイマー操作盤VSE1型の出力線を接続するだけでボールバイブレータ・ピストンバイブレータを運転することが出来ます。 (バイブレータの使用台数はCE110型の取扱説明書を参照下さい。)


VSE1型仕様

型式
構造
電源電圧
(V)
電磁弁ON時間 電磁弁OFF時間
切替スイッチ 範囲 切替スイッチ 範囲
VSE1 屋内用
保護等級
IP65
単相AC100
単相AC200
S(秒) 1~99,無限 S(秒) 1~99
M(分) M(分)
H(時) H(時)
型式
出力電圧
(V)
電磁弁
使用可能数
概寸法
L×W×H
(mm)
取付寸法
W×HΦ
(mm)
質量
(Kg)
VSE1 単相AC100
単相AC200
2 101×167×194 120×160 φ5.5 1.2

推奨電磁弁

作動機器 ネジ径 電磁弁型式 メーカ
100V 200V
ボールVIB 1/4B AB31-02-5-02G 100V AB31-02-5-02G 200V CKD
3/8B ADK11-10A-02B 100V ADK11-10A-02B 200V
1/2B ADK11-15A-02B 100V ADK11-15A-02B 200V
ピストンVIB 1/4B AG43-02-4-02G-1 AG43-02-4-02G-2
APC-1B

本タイマー操作盤は、エクセン製ボールバイブレータおよびピストンバイブレータを動作させる電磁弁をタイマー運転する為のタイマー操作盤です。本機の動作確認は本表の電磁弁で実施しています。掲載の電磁弁をご使用を下さい。
掲載以外の電磁弁使用での誤動作などの不具合については、保証対象外となります。

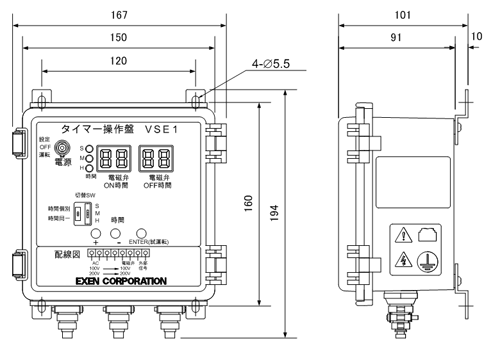

製品寸法図

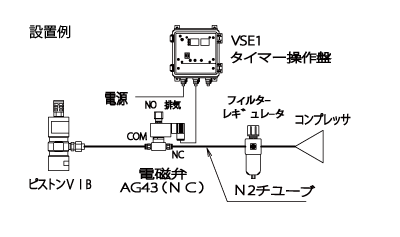

設置方法


※ボールVIB・ピストンVIB・電磁弁の取付けにつきましては、ボールVIB・ピストンVIB・電磁弁の取扱説明書をご覧頂き、
正しく取付けして下さい。
