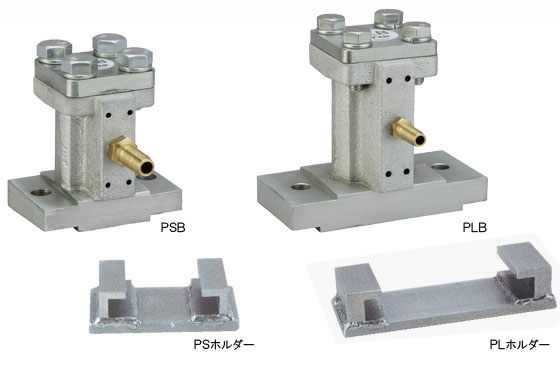

ピストンバイブレータ(オープンタイプ)

ピストンバイブレータ(オープンタイプ)

ピストンバイブレータ(オープンタイプ)

入力3電圧対応可能!エアーバイブレータ用の操作盤

型式
PSB (税別)(送料別)価格は都度、お問い合わせください
PLB (税別)(送料別)価格は都度、お問い合わせください
PSホルダー (税別)(送料別)価格は都度、お問い合わせください
PLホルダー (税別)(送料別)価格は都度、お問い合わせください
*1 この製品はお客様にて運賃をご負担願います。

エアー式のピストンバイブレータは堅牢な構造と防爆仕様として使用出来る為、長年にわたりトンネル現場のコンクリート打設用型枠バイブレータとして使われています。又、産業機械用としてはコンクリート二次製品工場や生コン工場の細骨材サイロの計量器ホッパーの閉塞防止用としても長年使用されています。

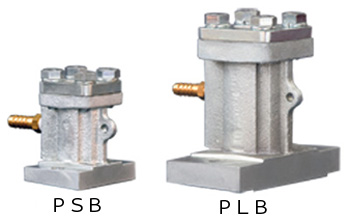

堅牢なボディーで過酷な現場でも使えます
堅牢なダクタイル鋳鉄のボディーにエアー供給用のホース継手が付いている構造で、外部からの衝撃にも強く本体にバルブ構造もない為、少々過酷に使用される土木現場や生コン工場でも十分に耐えるピストンバイブレーターです。

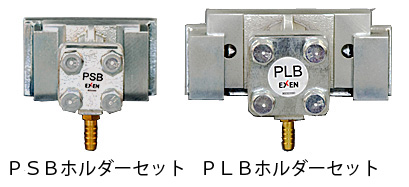

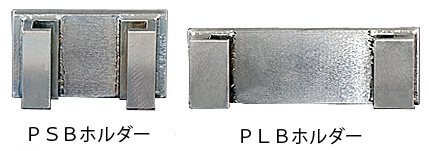

専用ホルダー使用で台数の削減が可能
このピストンバイブレータはコンクリート打設の移動に合わせて、バイブレータの盛り換え打設システムに使用される為、専用の差し込みのホルダーを別売りで準備しています。ホルダー無で直接取り付けたり、ホルダーを利用したり、現場の情況に合わせて使うことが出来る便利なピストンバイブレータです。

シンプルな構造で故障が少ない
振動の発生原理がシンプルで、構成部品も少なく長年の納入実績を誇る機種である為に故障も少なく安心してご使用いただけます。

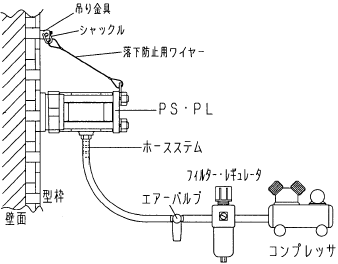

エアー供給のみで作動可能
運転はバルブによるエアーのON・OFFだけで起動と停止が出来ます。通常の一般的な使用方法は電磁弁にて遠隔操作方式や、現場にて閉塞や、流れの情況を確認しながらの人力による手動操作で運転、停止が行われています。
エアー供給のみで作動可能
運転はエアーバルブの開閉だけで起動と停止が出来ます。通常の一般的な使用方法は電磁弁にて遠隔操作方式や、現場にて閉塞や、流れの情況を確認しながらの手動操作で起動、停止が行われています。
エアー圧力調整で振動力の調整が可能
減圧弁を使用しエア圧力調整により起振力の調整が可能です。取付物の形状や重量に合わせて運転出来る為、使用粋が広く取れます。
落下防止ワイヤーの取付穴を装備
PSB型・PLB型には落下防止ワイヤ
ー取付穴が設けてあります。工場の安全を確保する為にワイヤーの取り付けをお勧めします。(ワイヤーはオプション別売)

ピストンバイブレータ(オープンタイプ)仕様

型式 振動数
(Hz)
起振力
(N)
空気消費量
(L/min(ANR))
使用圧力
(MPa)
全高
(mm)
PSB 80~110 160~280 120~260 0.3~0.6 104.5
PLB 52~70 400~710 200~420 147.0
型式 振動面
[幅×長]
使用継手 取付方法 質量
(kg)
PSB 65×110 ホースステム1/4B×11.0 ホルダー式 1.4
PLB 65×190 ホースステム1/4B×13.5 ホルダー式
(ボルト固定可)
4.1

※PSB/PLB型の寸法はホルダー付の寸法となります。また、質量にはホルダーは含まれておりません。
※取付条件により、上記仕様と異なる場合があります。
※使用温度範囲はPSB/PLBで0℃~80℃、EPVでは0℃~60℃でご使用下さい。

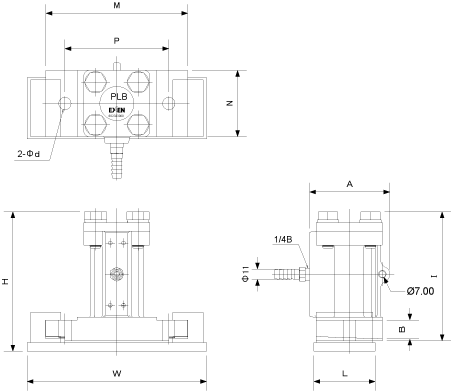

製品寸法図

製品寸法表

型式 M N I W L H Φd
PSB 67 15 80 54 (92) 110 65 (105) 62 11
PLB 85 20 150 70 (136) 190 (147) 110 13
