ミニミニブラスター

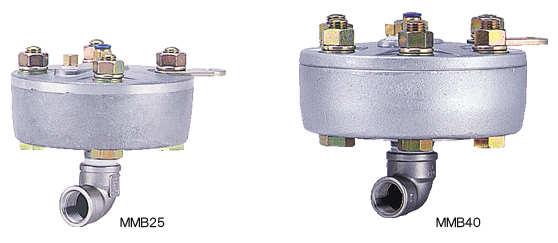

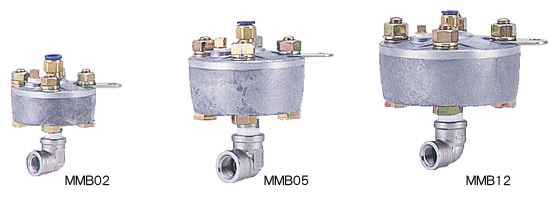

ミニミニブラスター MMB02 MMB02 MMB12 MMB25 MMB40

ミニミニブラスター MMB02 MMB02 MMB12 MMB25 MMB40ミニミニブラスター MMB02 MMB02 MMB12 MMB25 MMB40

超小型の付着解消用のブラスター、ピンポイント噴射で効果を発揮

型式

MMB02 (税別)(送料別)価格は都度、お問い合わせください
MMB02 (税別)(送料別)価格は都度、お問い合わせください
MMB12 (税別)(送料別)価格は都度、お問い合わせください
MMB25 (税別)(送料別)価格は都度、お問い合わせください
MMB40 (税別)(送料別)価格は都度、お問い合わせください

ミニミニブラスターは、タンク容量が20mLから400mLという超小型のエアー式のミニミニブラスターです。
ノズルが標準装備の為、取り付けが簡単で、乾燥粉体の壁面付着防止や小型容器の閉塞防止に最適です。

チョットした付着や閉塞の解消に最適
エアー式のミニミニブラスターの名前のとおり本体が小型である為、小型タンクやホッパー、シュート部などへの取り付けに適したエアー式のミニミニブラスターです。通常、容器の外側を軽く叩けば解消する程度の付着閉塞の解消の自動化に最適です。
2種類のノズルを標準装備
エアー式の ミニミニブラスターはホッパー、タンクに穴あけ完了した後、噴射ノズルの取り付けします。ノズルはタンク溶接タイプと、溶接が出来ない場合に備えての接着タイプの二種類を標準装備した現場にやさしい設計になっています。
溶接なしでも取付工事が可能
噴射ノズルの溶接タイプは補強板とソケットを容器に溶接して、タンクの外側からノズルと本体を取り付けるタイプです。溶接なしのタイプはタンクの外側に補強板を接着で取り付けして、タンク内側からノズルを差込、タンク外側からソケット、本体を取り付けるだけで取付工事は完了です。

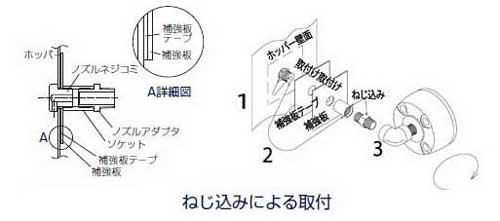

1.ポンチマークで噴射方向を確認して下さい。
2.ノズルの連れ回りに注意してねじ込んで下さい。
3.ノズルアダプタはソケットの端面までねじ込んで下さい。

※取付部の板厚が標準未満の時は、下記、表を元に補強板を張り付けて下さい。

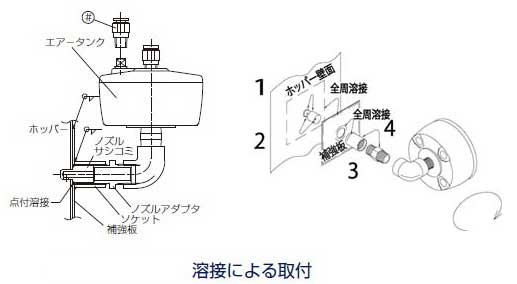

1.噴射方向を正確に固定したい場合は点付け溶接して下さい。
2.ポンチマークで噴射方向を確認して下さい。
3.ノズルアダプタはノズル差し込みを押付けるまでねじ込んで下さい。
4.ノズルの連れ回りに注意してねじ込んで下さい。

※取付部の板厚が標準未満の時は、下記、表を元に補強板を張り付けて下さい。


※ノズル サシコミの場合、最大板厚を超えますと吐出穴が塞がってしまいます。

リレー配管が可能
タンクのサブポートからタンクへリレー式に配管するだけで、同時に複数台のエアー式のミニミニブラスターを運転することができます。スポット噴射の必要な箇所へ1台の操作バルブで運転出来る為、設備費の削減が可能です。
リレーノッカー操作盤による制御も可能
エアー式のリレーノッカーと作動原理が同じなのでエアー式のリレーノッカー専用操作盤ラインナップがそのまま使用出来ます。複数台を一台の操作盤で運転可能なので設備費用が安価となります。

※フローエイドシステムの機器の組み合わせについては「フローエイドシステム機器の組み合わせ」もご参照下さい。
エアー入力圧だけで噴射力を可変可能

※中央の青い部分が「傘型バルブ」

エアー式のミニミニブラスターは特殊な傘型バルブ機構(特許)により供給エアーの圧力を変更するだけで噴射力を可変出来ます。閉塞防止の解消が出来ない場合はエアー圧力をあげて使用、強すぎる場合は逆にエアー圧力を下げて使用します。
各種ノッカー専用コントローラーを準備
ミニミニブラスターの運転には専用操作盤を準備しています。 電源が不要ですぐに運転出来るエアオペコントローラAOC-1B型、 打撃間隔や打撃回数をコントロールする電磁弁制御用のタイマー操作盤KSE1型、 外部信号がとれる電磁弁内蔵型の操作盤HKEシリーズや、入力AC100V~240Vのフリー電圧仕様の操作盤EKE5000などを準備しています。 また、防爆エリアでの操作盤として全てエアー制御式の操作盤HKA5000Aもあります。 (別売)

左より、AOC-1B/KSE1/HKE1100A/HKE5100/EKE5000/HKA5000A


ソフトディスクブラスター仕様

型式 使用圧力
(通常配管)
(MPa)
最短噴射サイクル
(回/min)
空気消費量
(L/回(ANR)
タンク
(L)
ESB100 0.3~0.7 12 3~7 1
型式 材質 使用気体 落下防止ワイヤー
径×長 (mm)
ノズルタンク ソフトディスク
ESB100 SUS シリコン 圧縮空気/窒素ガス Φ2×350
型式 質量
(kg)
設置条件
ノズル設置開口径
(mm)
適応最小半径
(mm)
適応板厚
(mm)
ESB100 5.5 Φ35 R150
(内径)
2~9

※制御機器は別売となります。

製品寸法図
