エアーバイブ操作盤 屋内外兼用 EVE5000型

エアーバイブ操作盤 屋内外兼用 EVE5000型

エアーバイブ操作盤 屋内外兼用 EVE5000型

入力3電圧対応可能!エアーバイブレータ用の操作盤

型式
EVE5000 (税別)(送料別)価格は都度、お問い合わせください

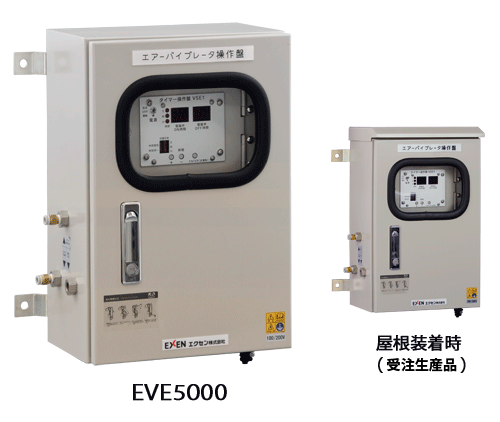

EVE5000型はフローエイド閉塞防止機器エアー式のボールバイブレータ・ピストンバイブレータなどの運転時間と停止時間をコントロールできるタイマー制御・電磁弁内蔵の屋内外兼用操作盤です。
(保護等級IP44水切り防水)
入力電源はAC100V~240Vのフリー電圧です。(入力DC24Vも対応可能:受注生産品)
タイマーの設定時間も1秒から99時間と幅広く設定可能であり、タイマーの表示もLEDを採用して見やすい。

入力電圧がフリー電圧(AC100~240V)で用途が広い
一台の操作盤で入力電源単相AC100~240Vの電圧に対応可能である為、ほとんどの現場に対応が可能です。
(入力DC24V対応品は受注生産品です。)

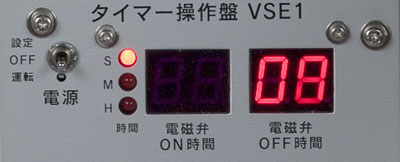

タイマーの時間表示が明るくて見やすい
タイマーの表示が発光ダイオードで明るくて見やすくなっている為、うす暗い現場でも簡単に設定時間を確認することが出来ます。
タイマーの時間設定が簡単
タイマーの秒・分・時間の設定はカバーを開け、指でのスイッチ切り替えで、秒・分・時間のスイッチ位置にあわせて、1~99秒、 1~99分、1~99時間と簡単に切替できます。
2種類の運転モードが選定できる
表面のスイッチ切り替えで、バイブレータの運転時間と停止時間を個別に設定する場合は切り替えスイッチ左側のノッチを“時間個別”に設定。運転時間と停止時間を同一にしたい場合は、“時間同一”に設定して下さい。
バイブレータは複数台使用できる

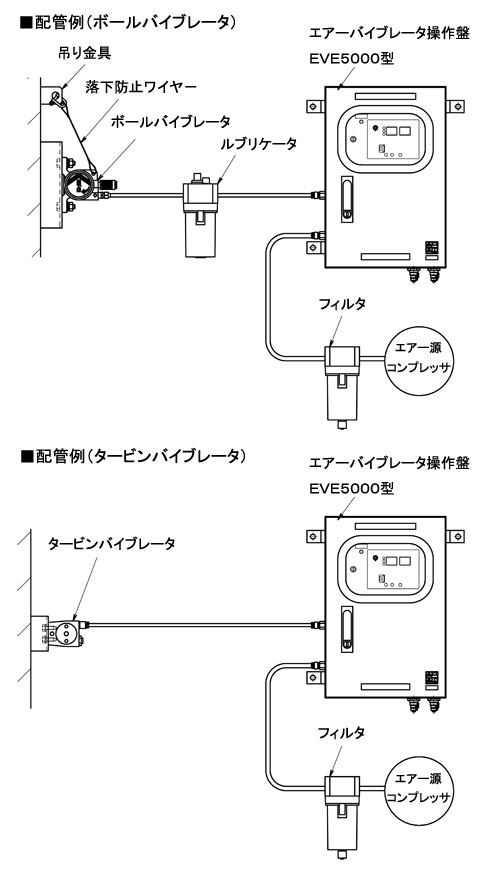

EVE5000型のエアー式ボールバイブレータやタービンバイブレータの通常配管図は下記のとおりです。
(機種別の使用台数は使用一覧の別表を参照)

保護等級IP44
EVE5000型は保護等級(IP44)水切防水防塵構造なので屋内外での使用が可能です。
ほこりの多い現場や屋外での設置など現場を選ばずに設置することが出来ます。
外部の設備機器からの信号をもらって運転が可能
操作盤内に端子台に設置してある外部接点(無電圧接点)を使用し、ホッパーの開閉バルブの信号や、搬送ラインの信号を受けてボールバイブレータ・タービンバイブレータ・ピストンバイブレータの作動を開始させることが出来る為、自動制御時の遠隔操作に便利です。
試運転が簡単に出来ます
タイマーの設定をする前に、取り付けたボールバイブレータやピストンバイブレータが正確に作動するかは、電源スイッチを設定側にして、ENTERキーを押すことにより試運転が簡単に出来ます。
EVE5000型 配線注意事項

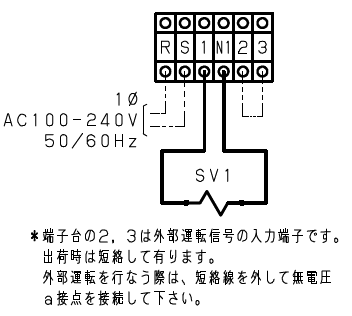

端子台“2,3”は、操作盤を外部にて制御する場合に使用します。端子台“2,3”間にスイッチ無電圧(接点)を設けて使用して下さい。
EVE5000型 配線注意事項

EVE5000仕様

型式 構造 電源電圧 電磁弁
ON時間
EVE5000 水切防水
防塵構造
保護等級
IP44
単相AC
100V~240V
S
(秒)
1~99
無限
M
(分)
H
(時)
型式 電磁弁
OFF時間
制御電圧 使用圧力
範囲
(MPa)
概寸法
LXWXH
(mm)
質量
(kg)
EVE5000 S
(秒)
1~99 DC24V 0.2~0.6 390X219X450 13.3
M
(分)
H
(時)

※各バイブレータの使用圧力範囲でご使用下さい。

使用台数

<ボールバイブレータ>
BH8 BH10A BH19A CH19A CH25A CH32A UH13A UH19A UH25A
5 5 2 2 1 1 5 2 1
<プラスチックボールバイブレータ>
UP110A UP113A
UP113S
UP216A UP219A
UP219S
UP325A UP335A
5 4 3 2 1 0
<ピストンバイブレータ>
ELV8 EPV12 EPV18 EPV18L EPV35 EPV35L PSB PLB
5 5 5 1 5 1 3 2
<タービンバイブレータ>
BTP18 BTP24
5 5

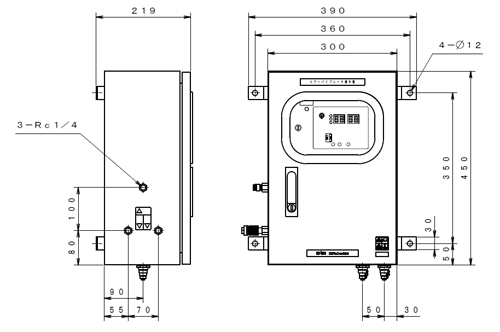

製品寸法図
