ボールバイブレータ BH8 BH10A BH19A CH19A CH25A CH32A UH13A UH19A UH25A

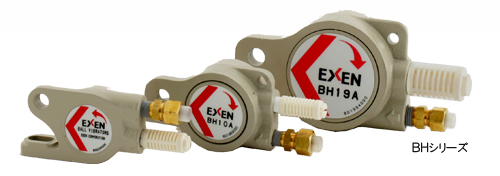

ボールバイブレータ

ボールバイブレータ
ボールバイブレータボールバイブレータ

豊富なバリエーション、用途が広がるエアー式の小型バイブレータ

型式
BH8 (税別)(送料別)価格は都度、お問い合わせください
BH10A (税別)(送料別)価格は都度、お問い合わせください
BH19A (税別)(送料別)価格は都度、お問い合わせください
CH19A (税別)(送料別)価格は都度、お問い合わせください
CH25A (税別)(送料別)価格は都度、お問い合わせください
CH32A (税別)(送料別)価格は都度、お問い合わせください
UH13A (税別)(送料別)価格は都度、お問い合わせください
UH19A (税別)(送料別)価格は都度、お問い合わせください
UH25A (税別)(送料別)価格は都度、お問い合わせください

ボールバイブレータは、圧縮空気で鋼製ボールが高速回転し、強力な遠心力振動を発生する小型バイブレータです。シンプルな原理と構造を持ち簡単に使える取り扱いやすいバイブレータです。用途はホッパーシュートなどの詰まり防止に一般的に使用されますが、アイディアひとつで色んな場所に用途が広がります。
空気圧の操作だけで振動数と遠心力を自由に変えることが出来ます。また、現場の取り付け条件により、給排気位置の異なるBH-A型・CH-A型・UH-A型のラインアップから選定することが出来ます。(オイラーによる潤滑油の供給は必須)

振動原理が簡単で故障が少ない
鋳物ボディー内に組み込まれたスチールボールがエアーを供給で高速回転するだけで振動を発生する原理である為、複雑な部品もなく故障も少ないバイブレータです。
供給エアーの圧力調整で振動数の力を調整
圧縮空気の圧力を操作するだけで簡単に振動数、遠心力を変更する事が可能です。取り付け対象物に取り付けた場合、振動が弱い場合はエアーの設定圧力を上げ、逆に振動が強すぎる場合には圧力を下げるなど、現場での最適振動調整が簡単に出来ます。
メンテナンスが容易
全機種、ボールの交換が可能です。交換はセンターのボルト1本を緩めて、サイドカバーを外すだけでボールの交換が可能な為、メンテナンスが簡単に出来ます。
(注:内部のレースリングの磨耗が著しい場合はボール交換だけでの修理は出来ません)
アイディアひとつで用途が広がります
一般的にホッパーやシュートなどのちょっとした粉粒体の詰まり防止用として使われているボールバイブレータは、別な用途として充填に使用される振動テーブルの原動機としても応用可能です。生産ラインの部品供給ラインでの停滞時の解消として振動をかけるなどアイディアひとつで用途がるボールバイブレータです。
現場の取り付け条件により機種の選定が可能です
取り付け条件により供給エアーチューブの取り出し方向に制約がある場合など、本体の上側からエアー供給するUHタイプや、本体の側面から供給できるCHタイプなど現場に合わせて機種の選定が可能です。又、一本のボルトでしか取り付け出来ないような条件の場合は、BHタイプのボルト1本取付けタイプもあります。
完全気密の防水構造です
ボールバイブレータは防水構造になっていますので水の掛かるところでも使用可能です。又、吸気と排気のホースを延長すれば水中取付物への振動も可能です。
(排気延長では振動効率は多少低下しますのでご注意下さい。)

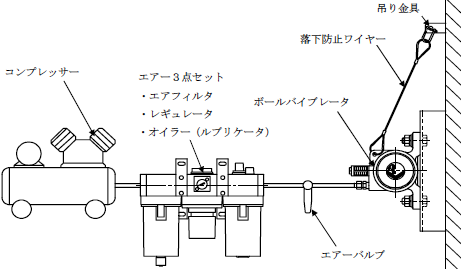

安全ワイヤー取付穴を装備
ボールバイブレータ全機種に落下防止ワイヤー取付用の穴が明いています。工場の安全を確保する為に是非ワイヤーの取り付けをお薦めします。(ワイヤーは別売り)
軽量・コンパクト

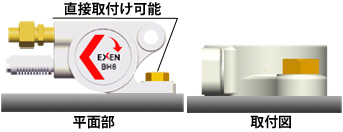

最も小型のBH8型は取付幅が18mm、質量0.3kgのコンパクトなボディーで、通常のバイブレータでは取り付け出来ない小さなホッパーや狭い場所にも取り付け可能です。(BH型は2方向に取り付け可能です)。 鋳鋼製ボディーのエアー式ボールバイブレータUH型・CH型、BH型は給気、排気の方向を色々選択出来る為、取付条件に合わせて機種の選定が可能です。また、機密性も高い為、水中での使用も可能です。(排気を大気中へ延長することが条件)
エアーバイブレータ専用操作盤
ボールバイブレータの運転の際には、電源が不要ですぐに運転出来る手動操作盤CA1型(圧力ゲージ付)や、外部信号がとれる100V電磁弁内蔵型の電動操作盤CE110型を準備しています。また、タイマー操作が必要な場合はタイマー操作盤VSE型を用意しています。 (別売)


ボールバイブレータ仕様

型式 始動空気圧力
(MPa)
振動数(Hz)・遠心力(kN)・空気消費量(m3/min(ANR))
0.2MPa 0.3MPa 0.4MPa
垂直 水平 Hz kN m3/
min(ANR)
Hz kN m3/
min(ANR)
Hz kN m3/
min(ANR)
BH8 0.02 0.01 322 0.09 0.04 348 0.13 0.06 432 0.17 0.08
BH10A 0.03 285 0.13 0.07 324 0.17 0.10 377 0.23 0.12
BH19A 0.06 0.02 174 0.60 0.14 204 0.83 0.19 227 1.02 0.25
CH19A 162 0.52 0.13 189 0.71 0.18 211 0.89 0.24
CH25A 0.11 110 0.79 0.17 129 1.09 0.23 144 1.36 0.30
CH32A 0.20 - - - 104 1.22 0.22 118 1.56 0.28
UH13A 0.03 0.01 264 0.30 0.11 310 0.41 0.15 341 0.50 0.19
UH19A 0.06 0.02 163 0.53 0.13 192 0.73 0.18 214 0.91 0.23
UH25A 0.13 110 0.67 0.11 127 0.90 0.15 140 1.09 0.19
型式 振動数(Hz)・遠心力(kN)・空気消費量(m3/min(ANR)) 質量
(kg)
0.5MPa 0.6MPa
Hz kN m3/min(ANR) Hz kN m3/min(ANR)
BH8 471 0.20 0.09 499 0.22 0.10 0.3
BH10A 418 0.28 0.14 451 0.33 0.17 0.5
BH19A 245 1.19 0.31 259 1.33 0.37 1.1
CH19A 228 1.03 0.29 240 1.15 0.35 1.2
CH25A 155 1.57 0.37 164 1.76 0.43 2.6
CH32A 129 1.87 0.34 137 2.11 0.40 2.4
UH13A 366 0.57 0.23 383 0.63 0.28 0.7
UH19A 231 1.06 0.29 246 1.20 0.34 1.2
UH25A 152 1.28 0.24 162 1.46 0.28 1.9

※雰囲気温度80℃以下でご使用下さい。
※上記の仕様は、当社の測定条件における結果です。取り付け条件により上記仕様と異なる場合があります。
※始動圧力は、バイブレータの3m手前で徐々に昇圧させ始動したときの圧力のため運動圧力より高くなることがあります。
※垂直は右寸法図の取付方向で、水平はボールが数水平に(平面的)に回転する取付方向の結果です。垂直以外の取付角度の場合、垂直よりも動圧が低い傾向となります。

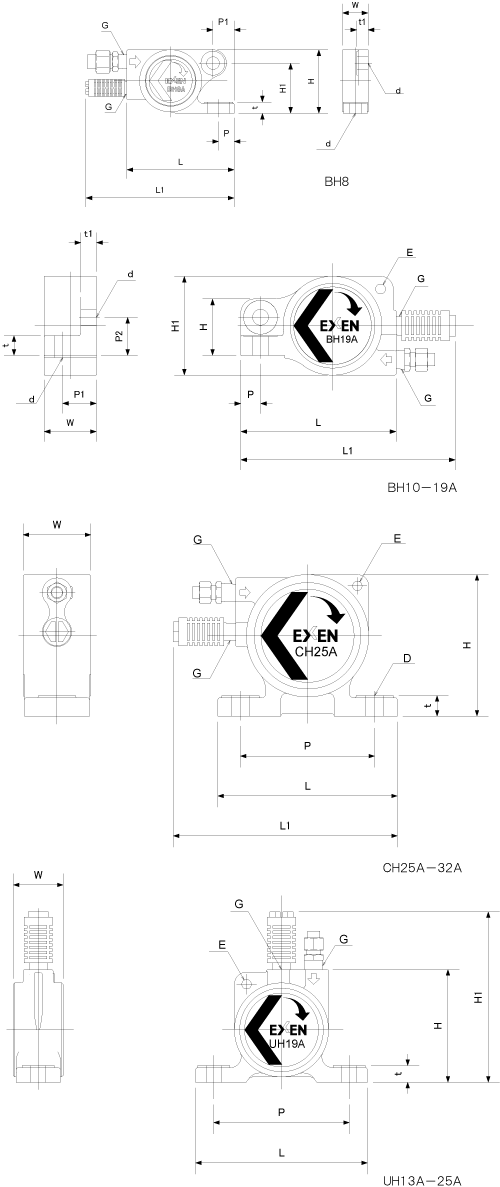

製品寸法図

製品寸法表

型式 L L1 H H1 W t t1
BH8 76 (105) 45 35.5 18 8.5 8.5
BH10A 80 (109) 30 51.0 30 7.0 7.0
BH19A 110 (148) 40 70.0 37 14.0 11.0
CH19A 130 87 - 12.5 -
CH25A 135 (159.5) 106.5 51 15.5
CH32A
UH13A 130 - 66 (95) 29 12.5
UH19A 128 84 (122) 37
UH25A 160 100 (138) 41 15.5
型式 P P1 P2 Φd ΦE G 使用チューブ径
BH8 11 15 12.5 9
(M8)
- 1/8B Φ8×Φ6
BH10A 19 19.0 7
BH19A 14 24 27.0 11
(M10)
1/4B
CH19A 101 - -
CH25A 13
(M12)
CH32A
UH13A 11
(M10)
1/8B
UH19A 1/4B
UH25A 126 13(M12)
