象印チェンブロック株式会社

βシリーズ　電気チェーンブロック　BS-012 / BS-020　/　単相　100V　ご家庭の電源にて使用可能です。

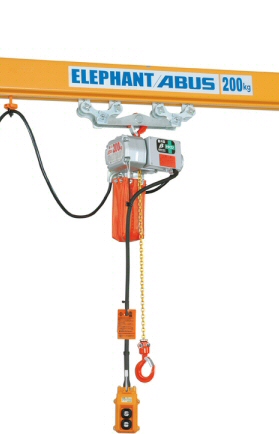

■使用例

●製品外観 ●プレントロリ結合型（OP） ●軽レールクレーン結合型（OP） ●トロリ結合金具（OP） ●フック結合金具（OP） ●クランプ結合金具（OP）

型　　　式 　 BS-012　BS-K1230単相100Ｖ電気チェーンブロック (標準標準揚程と押ボタンコード長さをご指定下さい) 価格は都度お問い合わせください BS-020　BS-K2030単相100Ｖ電気チェーンブロック (標準標準揚程と押ボタンコード長さをご指定下さい) 価格は都度お問い合わせください BS-012　BS-K1260単相100Ｖ電気チェーンブロック .(標準標準揚程と押ボタンコード長さをご指定下さい) 価格は都度お問い合わせください BS-020　BS-K2060単相100Ｖ電気チェーンブロック (標準標準揚程と押ボタンコード長さをご指定下さい) 価格は都度お問い合わせください

●仕様： βシリーズ　超小型電気チェーンブロック　仕様 型式　 βS-012 βS-020 商品コード BS-K1230 BS-K2030 定格荷重　(kg) 125 200 モーター出力 （W） 180 180 短時間定格　(分) 25 25 負荷時間率 (%ED) 30 30 最大使用頻度 (回/h) 180 180 電源 (V) 単相 100 単相 100 定格電流　(A) 4 4 巻上速度 (m/分) 6.5 3.8 標準揚程　(m) 3 6 10(※1) 3 6 10(※1) フック間最小距離(mm) 280 280 押ボタンコード長さ(mm) 2.5 5.5 9.5 2.5 5.5 9.5 ロードチェーン 線経Xピッチ(mm) φ3X9.3 φ3X9.3 電源ケーブル(m) 3(1.25mm2×3芯) 差し込みプラグ付き 3(1.25mm2×3芯) 差し込みプラグ付き 自重(kg) 7.5 8.1 10.5 7.5 8.1 10.5　 塗装色 本体：シルバーメタリック 上下フック：オレンジ (10R5.5/14.5) 本体：シルバーメタリック 上下フック：オレンジ (10R5.5/14.5) ※1　揚程１０ｍは特注品です。 　　　 象印チェンブロック株式会社 　注記 １） 巻上速度は巻上げの平均的な値です。 ２） 揚程及び押ボタンコード長さは標準以外の長さにも相談に応じます。 ３） 押ボタンの操作電圧は１００Ｖです。 ４） 揚程６ｍ・１０ｍの商品コードは、商品コードの最後の数字をそれぞれ６０又はＡ０に入れ替えて下さい。 　 （例○○○-K○○A０）
