シチズンセイミツ株式会社

エレメトロン[検出器]DTH-L02 DTH-L08 DTH-L15 DTH-L02U DTH-L08U DTH-L15U

  シチズンセイミツ株式会社 エレメトロン[検出器]DTH-L02 DTH-L08 DTH-L15 DTH-L02U DTH-L08U DTH-L15U
型   式

    DTH-L02 (税別)(送料別)価格は都度、お問い合わせください
DTH-L08
DTH-L15 (税別)(送料別)価格は都度、お問い合わせください
DTH-L02U
DTH-L08U (税別)(送料別)価格は都度、お問い合わせください
DTH-L15U

特徴:
  • あらゆる測定条件に応える、多彩な検出器。
  • 0.1μmの読み取りを必要とする計測や低い測定力を必要とする計測などに最適。
  • キズや変形の心配なワークに有利な低測定力を実現。

仕様:
型式 DTH-
L02
DTH-
L08
DTH-
L15
DTH-
L02U
DTH-
L08U
DTH-
L15U
測定力 0.0196N 0.0785N 0.147N 0.0196N 0.0785N 0.147N
測定範囲 ±0.5mm
ストローク 1.5mm
零点位置 約0.5mm
繰返し精度 0.3μm
精度保証温度範囲 1.47N以上
使用温度範囲 24℃±5℃
質量(本体のみ) 0~50℃
標準
仕様
ケーブル長さ 約115g
測定端子※1 1.5m
ゴムベロー F-138 F-118

◎測定力はすべてゴムベローを取付けない状態での値です。
(取付けた場合には、測定力は約0.05~0.15N高くなります。)
◎特注仕様(機種、測定力など)についても御相談に応じます。



オプション・アクセサリー


IPD-CC1用オプション

形状 適用機種 製品番号
IPD-CC1用オプション IPD-CC1-RSE2:IPD-CC1/RS専用
※EXT RS IN(トリガ入力)が不要な場合は、市販のインターリンクケーブルが使用できます。
RS-232C+I/O用ケーブル
IPD-CC1用オプション IPD-CC1-BCD2:IPD-CC1/BO専用 BCD用ケーブル


IPD-SC1R用オプション

形状 適用機種 製品番号
IPD-SC1R用オプション 表示取付けユニット(ケーブル付) IPD-SC1-DPM
IPD-SC1R用オプション RSケーブル:RS-232C通信のみ使用する場合 IPD-SC1-RS2
IPD-SC1R用オプション RS+I/Oケーブル:外部入出力およびRS-232Cを両方使用する場合 IPD-SC1-IF2
IPD-SC1R用オプション I/Oケーブル:外部入出力のみ使用する場合 IPD-SC1-IO2


測定端子

形状  寸法 製品番号
スチール 超硬 セラミック ナイロン
測定端子 L=7 F-001 F-101 F-201 F-301
L=9 F-002
測定端子 L=5.6   F-171
測定端子 L=11.5
L1=5
ΦD=Φ1.0
F-003
L=11.5
L1=5
ΦD=Φ1.5
F-004
L=11.5
L1=5
ΦD=Φ2.0
F-005
L=11.5
L1=5
ΦD=Φ2.5
F-006
L=11.5
L1=5
ΦD=Φ3.0
F-007
L=10
L1=2.5
ΦD=Φ0.5
  F-102
L=10
L1=2.5
ΦD=Φ1.0
  F-103

L=10
L1=2.5

ΦD=Φ2.0

  F-104
測定端子 L1=5
L2=14
ΦD=Φ5
F-008
測定端子 R=0.4   F-105
R=0.6   F-106
測定端子 ΦD=Φ0.5   F-107
ΦD=Φ1.0   F-108
ΦD=Φ2.0   F-109
ΦD=Φ3.0   F-110

※取付ネジはM2.5P0.45でデジメトロン、エレメトロン、トリメトロン、ミューメトロンなど全て共通して使用できます。
◎特殊形状の測定端子の設計/製作についてはご相談下さい。



テコ式用測定端子

形状 寸法(mm) 適用形状 製品番号
超硬 ナイロン
ミニメトロン/デジメトロン用
テコ式用測定端子
ΦD=Φ1 L=20 1T用
DGM-0201BT
DGM-0205BT
F-111
ΦD=Φ2 L=20 F-112
ΦD=Φ3 L=20 F-113
エレメトロン用
テコ式用測定端子
ΦD=Φ2 L=28 DTH-L F-138 F-302
ΦD=Φ1 L=28 DTH-L F-139

◎特殊形状の測定端子の設計/製作については御相談下さい。



バックマウント(裏ブタ)

フラットバック センターバック
バックマウント(裏ブタ) バックマウント(裏ブタ)
オフセットバック ポストバック
バックマウント(裏ブタ) バックマウント(裏ブタ)
スクリュウバック アジャスタブルバック
バックマウント(裏ブタ) バックマウント(裏ブタ)

機種 外形寸法
ΦD
(mm)
取付穴数 製品番号
F
(フラット)
C
(センター)
O
(オフセット)
P
(ポスト)
S
(スクリュウ)
A
(アジャスタブル)
3M-□□□
4M-100P
68 4 F-M100 C-M100 O-M100 P-M100 S-M100 A-M100
2S-□□□
2M-100
53.2 4 F-M101 C-M101 O-M101 P-M101 S-M101 A-M101
1S-□□□ 47.1 3 F-M103-1 C-M103-1 O-M103-2 P-M103-1 S-M103-1 A-M103-1
DGM-1001B
DGM-1005B
47.1 3 F-M103-3 C-M103-2 O-M103-2 P-M103-1 S-M103-2 A-M103-2
DGM-0501B
DGM-0505B
41.7 3 F-M104 C-M104     S-M104
1S-010BF 47.1 3 F-M103-1 C-M107       A-M107


レリーズ

適用機種 製品番号
1S,2S,4B-5,2B-5,2BF-3
DGM-050□B
DGM-100□B,2M,3M,4M
M-140
レリーズ


フィンガーレバー

形状 適用機種 製品番号
フィンガーレバー M2.5の測定端子を持つすべての機種に取付可能 M-129


インジケータブッシュ

形状 適用機種 製品番号
インジケータブッシュ Φ8ステム部をもつ、すべての機種は本部品を使用することにより固定可能 M-150


ラグホルダー

ラグホルダー ラグホルダー SMA-0417


ゴムベロー

形状 適用機種 製品番号
ゴム
ゴムベロー DTH-P70W M-130
ゴムベロー 1S-□□□
2S-□□□
CLS-1L
DTH-P□□※1
M-131
ゴムベロー DGM-050□B
DGM-100□B
M-132
ゴムベロー DGB-100□B
DGB-100□B/AL
M-135
ゴムベロー DGB-250□B M-136
ゴムベロー IPD-P510 M-137
ゴムベロー IPD-B505F M-138
ゴムベロー IPD-B515 M-139
ゴムベロー IPD-B535 M-142

※1 DTH-P50Lにはゴムベローは付けられません。



テーブルプレート

形状 適用スタンド 寸法
(mm)
平坦度 製品番号
焼入ラップ セラミック
テーブルプレート V-1
V-2
ΦD=Φ50 オプチカル
干渉縞
3本以内
TP-101 TP-201
(ΦD=Φ55)
ΦD=Φ80 TP-102 TP-202
ΦD=Φ80
溝入
TP-103 TP-203
テーブルプレート 50×76 TP-104 TP-204
50×76
溝入
TP-124 TP-224

形状 適用スタンド 寸法
(mm)
製品番号
焼入ラップ
テーブルプレート BST-1B
(補助テーブル)
  TP-106
テーブルプレート BST-2B A=3 TP-107
A=5.6 TP-108


横型スタンド用測定端子(各端子は可動側/固定側2本で1セットです。)

BST-1B

形状 測定範囲 測定深さ 製品番号
横型スタンド用測定端子 Φ4~59mm 0~7mm F-050
横型スタンド用測定端子 Φ12~67mm 0~12mm F-051
横型スタンド用測定端子 Φ1.5~56mm 0~2.5mm F-052
横型スタンド用測定端子 Φ87~126mm 0~12mm F-053

○ 材質はSK材の焼入れ。
○ 標準はF-050が附属しています。



BST-2B

形状 測定範囲 測定深さ 製品番号
横型スタンド用測定端子 Φ2~20mm 0~2mm F-060
横型スタンド用測定端子 Φ5~23mm 2~5mm F-061
横型スタンド用測定端子 Φ5~23mm 2~5mm F-062

○ 材質はSK材の焼入れ。
○ 標準はF-060が附属しています。F-061、F-062使用時は別途テーブルプレート(TP-108)が必要です。



BST-3LB

形状 寸法
(mm)
測定範囲 測定深さ 製品番号
横型スタンド用測定端子 L=43.5
L2=42
L1=30.5
Φ4~59mm 0~7mm F-070
L=30.5
L2=29
L1=17.5
Φ12~67mm 0~12mm F-071
横型スタンド用測定端子 L=44.5
L2=42
L=34.5
Φ1.5~56mm 0~2.5mm F-072
L=31.5
L2=29
L1=21.5
Φ87~126mm 0~12mm F-073


MEI-1,H-2B,H-2LB

形状 製品番号
横型スタンド用測定端子 F-150
横型スタンド用測定端子 F-151
横型スタンド用測定端子 F-152
横型スタンド用測定端子 F-153
横型スタンド用測定端子 F-154
横型スタンド用測定端子 F-155
横型スタンド用測定端子 F-156

○平行度保証規格は内側80%以内での値[F-150~F-152 1.2μm以内、F-153~F-156 2.5μm以内]
○材質は、F-155、F-156が焼入れ鋼、これ以外は超硬。

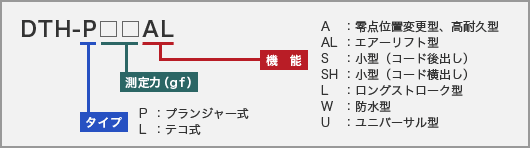

機種分類

機種分類


  02 08 15
DTH-L□□ 0.0196N 0.0785N 0.147N
DTH-L□□U 0.0196N 0.0785N 0.147N
  16 20 40 50 70
DTH-P□□ 0.196N 0.392N 0.686N
DTH-P□□A 0.196N 0.392N 0.686N
DTH-P□□AL 0.157N
DTH-P□□S 0.196N 0.392N 0.686N
DTH-P□□SH 0.196N 0.392N 0.686N
DTH-P□□W 0.686N
DTH-P□□L 0.49N
