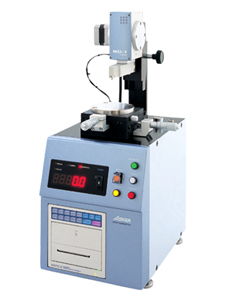

| マイクロゴム硬度計 |
| MD-1 capa |
 |
 |
ミクロサイズの試料をシンプル操作で高精度に測定。
各種ゴム試料、熱可塑性エラストマー、軟質プラスチックなどの薄物・小物試料用の硬さ測定機です。今までの硬度計では困難とされてきた《部品そのものの硬さ》測定を高い再現性で実現しました。 |
|
 |
|
特徴 |
|
|
■測定時間
1回の測定時間が短時間で完了（最短約3秒）。 |
|
■試料測定
微小な自動車部品、電子回路部品、OA機器部品などのゴム部品を、従来のテストピースではなく、製品形状で測定可能。測定は《ピークホールド/タイマホールド/ノーマル》の3モード。
タイマホールドは1秒間隔、最大15秒まで設定可能。 |
|
|
■標準付属
EthernetまたはRS-232Cインターフェースでパソコンに接続可能。
測定用アプリケーションソフトも標準添付。 |
|
■タイプ
一般ゴム用のタイプAと軟質用のタイプCの2機種。
|
|
| ■操作スイッチ |
|
 |
|
|
● MEASURE・・・測定動作を開始します。
● PRINT・・・・・・・硬さデータをプリントアウトします。
● RESET・・・・・・センサ部と表示部が測定開始前の状態に復帰します。
● AUTO・・・・・・・自動プリントと自動リセットへの切換を行います。
● MODE・・・・・・・ピークホールド、タイマホールド、ノーマルのモード切換を行います。 |
|
| ■測定用アプリケーションソフト ※標準付属 |
|
● 測定開始、終了の操作。
● ピーク値測定、タイマホールド値測定。
● 硬さデータの減衰状態測定（100msec毎）。
● 測定データはワンアクションでExcelに貼りつけ可能。
● データ保存はCSV形式。
※通信方法などの一部情報は公開いたします。
※パソコンは付属しておりません(接続ケーブル標準付属) 。
|
|
|
仕様 |
|
|
|
| 荷重方式 |
|
片持ち梁形板ばね |
|
|
| 押針形状mm |
|
|
|
|
| 加圧脚寸法mm |
|
|
|
|
| スプリング荷重mN（g） |
|
|
|
|
| 最小読取値 |
|
0.1ポイント |
|
|
| センサ降下速度制御 |
|
エアダンパ |
|
|
| 高さ調整範囲mm |
|
0～67mm （試料テーブルとセンサ加圧面の距離） |
|
|
| 測定モード |
|
・ピークホールドモード（最大値読取の測定）
・タイマホールドモード（最大値検出から設定時間経過後の測定）
・ノーマルモード（通常の測定） |
|
|
| 外部出力 |
|
Ethernet または RS-232Cインターフェース |
|
|
| プリンタ |
|
データ印字機能、統計演算機能、上下限設定合否判定機能 |
|
|
| 電源 |
|
AC 100V～220V |
|
|
| 重量kg |
|
20 |
|
|
| 用途 |
|
Oリング／パッキング／ゴムシート／小物成型品／ロール／ベルト／ホース |
|
|
|
|

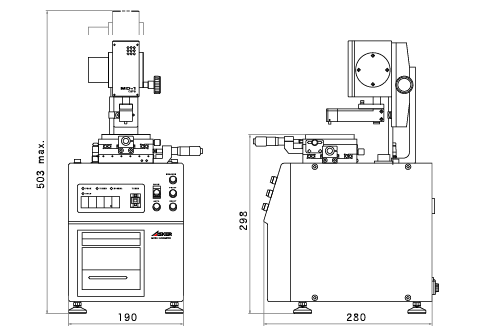

外形寸法mm |
|
|
|
オプション |
|
|
 |
|
|
Oリング治具
Oリングセット用のVブロックは以下の4種が標準で付属しています。
[対応可能な線径]
・φ0.8～2.0mm
・φ1.2～3.0mm
・φ1.6～4.0mm
・φ2.0～5.0mm |
|
|
