| ゴム硬度計補助装置 |
| モータ駆動式 定圧荷重器 CLE-150シリーズ |
 |
 |
JIS K 6253:2006に準拠した硬さ測定に最適
モータ駆動式による安定した降下速度制御
最小0.1mm/sから任意の速度設定が可能
ゴム試料などの硬さ測定をゴム硬度計で行う場合、 測定荷重や降下速度の違いにより、測定結果に誤差が生じる可能性があります。これらの誤差要因を解消するため、
CLE-150シリーズは降下速度制御にモータ駆動式を採用し、精密で再現性の高い定速・定圧の硬さ測定を実現しました。
|
|
 |
|
特徴 |
|
|
■測定圧
 |
測定圧は分銅による静荷重で常に一定に保たれます。
また、分銅とジョイントを交換することで、ゴム硬度計各型に必要な測定圧（1000g・1250g・5000g・500gの4通り）に対応しています。 |
|
|
■降下速度
ステッピングモータにより0.1～19.9mm/sまで任意の降下速度が設定できます。 |
|
| ■フレキシブルジョイント機構 |
|
フレキシブルジョイント機構の採用により、傾いた試料測定面でも、確実にゴム硬度計の加圧面が接触・密着します。 |
|
|
仕様 |
|
|
|
| 本体寸法mm |
|
幅163.2×奥行244×高さ389 |
|
|
| 試料台有効寸法mm |
|
幅150×奥行140 |
|
|
| 測定点からの有効奥行寸法mm |
|
70 |
|
|
| 重量kg |
|
13 |
|
|
|
|

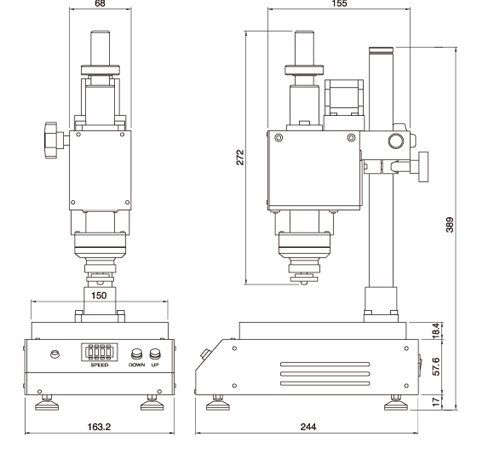

外形寸法mm |
|
|
|
オプション |
|
|
ゴム硬度計
取付アダプタ |
 |
|
|
|
|
|
■適用パーツ組み合わせ
| 型式 |
CLE-150L |
CLE-150H |
CLE-150M |
CLE-150U |
CLE-150SL |
| 適応アスカーゴム硬度計 |
A・C・E
JA・B 等 |
D・CS・JC等 |
A・C・E・JA・B
D・CS・JC等 |
A・C・E・C?
CSC2・JA等 |
C2・CSC2等 |
| 測定荷重 |
1000g・1250g |
5000g |
1000g・1250g
5000g |
500g・1000g
1250g |
500g |
| 部品構成 |
 |
 |
 |
 |
 |
|
|
