・ASK株式会社

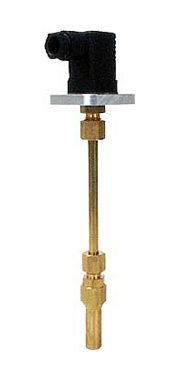

・タンク取付形温度スイッチ TSF

油タンクの油温検出用として開発された、バイメタル式温度スイッチ！ IP65 保護等級相当品

特長 コネクター付きのフランジでタンク上面から温度スイッチを取り付けられます。 温度スイッチ本体が、完全に油に沈着するようにタンク上面から取り付けてください。 検知長さは L=130～500mm の範囲で 1mm 単位毎に受注いたします。 * M12×1-4 ピンコネクタタイプは、別途お問い合わせください。

形式

TSF - ※ X - 250 - 11
	製品名称	温度スイッチ
	設定温度	45～75℃ 間で 5℃ 毎に設定可能（出荷時に固定）
	接点形式	X : 温度上昇で OFF Y : 温度上昇で ON
	TSF検知長さ（TSDは除く）	min.130mm～max.500mm（1mm単位）
	モデルナンバー	11 : 標準仕様

接点仕様

形式	接点形式	ディファレンシャル	接点容量	最小電流	使用温度範囲	接点寿命	質量
TSF-※X-11	温度上昇で OFF	45X〜75X: 6.5（5～8）℃ 45Y〜65Y: 4.5（3～6）℃ 70Y〜75Y: 6.5（5～8）℃	AC 125V 1.5A DC 12V 1.5A AC 250V 0.9A DC 24V 0.9A （寿命 10 万回基準）	50mA	-20～105℃	機械的寿命 200万回 接点寿命 定格最大負荷時 10万回	パイプ無しで 230g
TSF-※Y-11	温度上昇で ON

設定温度

設定温度範囲	45℃～75℃ / 5℃ 毎に設定可能
設定温度ランク	45℃～50℃	55℃～75℃
設定温度公差	±3℃	±4℃

標準付属品

標準付属品

Oリング（JIS B 2401 1A P-38）1pcs 六角穴付ボルト（M4×16）2pcs

接点構成

作動原理

メーカ　型番	価格
TSD-設定温度-接点形式-モデルナンバー	価格は都度お問い合わせください
TSD-SUS-設定温度-接点形式-モデルナンバー	価格は都度お問い合わせください
TSF-設定温度-接点形式-TSF検知長さ（TSDは除く）-モデルナンバー	価格は都度お問い合わせください
TSF-SUS-設定温度-接点形式-TSF検知長さ（TSDは除く）-モデルナンバー	価格は都度お問い合わせください
