圧力測定を常時必要としない個所の圧力検出に！
あらゆる現場に持ち運びできます！
特長
- 最高 35MPa までの回路圧力を加圧中でも簡単に測定できます。
- 圧力測定が必要な回路に、特殊ニップル（APT-N-※）を取り付ければ、いつでも圧力チェックができます。
- 現在使用中の圧力計を圧力テスターに変えることでコストダウンが可能です。
- 高圧ナイロンホースを接続すれば、あらゆる位置で圧力読み取りが可能です。
- 回路内のエアー抜き作業や作動油のサンプリング採取などに使用できます。
- 油圧回路診断およびメンテナンスが容易にできます。
圧力テスター使用イメージ
用途例
建設機械 コンクリートポンプ車、ショベル、ブルドーザー 工作・鍛圧機 大型機、専用機、油圧プレス 鉄鋼 鉄鋼プラント 射出成形機 アキュムレーター射出回路、型締回路 車輌 大型特殊車輌 用途別組み合わせ例
圧力測定 エアー抜き流体のサンプリング採取等 ホース接続 直結形の接続 使用上のご注意
- 圧力テスターは、一時的に圧力チェックする時のみ使用してください。常時回路圧力が掛かる場合には、必ず配管用金具を使用した NHホース をご使用ください。
- 圧力テスターホースは、ナイロン樹脂がベースになっていますので「折れ」や「ねじれ」がないようにしてください。
- 特殊ニップル
- APT-N-※
圧力検出箇所に取り付けるチェックバルブ方式の特殊ニップルです。高圧ホース側金具をねじ込むとチェック弁が開きます。
形式 ねじ口径 パッキン材質 パッキン寸法 質量 APT-N-2 R1/4 NBR - 80g APT-N-2G G1/4 P11
- 高圧ホース
- APT-※

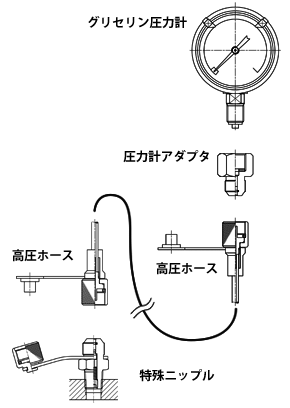

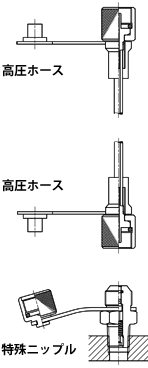

特殊ニップル（APT-N-※）とグリセリン圧力計（OPG）を接続する高圧ホースです。圧力検出個所と圧力計読み取り場所とが離れている場所に使用します。
形式 長さ 最高使用
圧力耐圧 使用温度
範囲周囲温度 最小曲げ
半径質量 APT-05 0.5m 35MPa 50MPa -20～60℃ max.60℃
以下40mm 90g APT-10 1.0m 100g APT-20 2.0m 120g APT-30 3.0m 130g
- 圧力計アダプタ
- APT-G-※
高圧ホース（APT-※）と、グリセリン圧力計（OPG）を接続するアダプタです。使用するグリセリン圧力計のねじ口径に合わせてご選定ください。
この圧力計アダプタを使用するとグリセリン圧力計と高圧ホースの着脱がスパナがなくても手で簡単にできます。ご使用になるグリセリン圧力計 1 個ごとに、必ずこのアダプタをご使用ください。
形式 ねじ口径 パッキン材質 パッキン寸法（外径x内径x厚さ） 質量 APT-G-2 G1/4 C1100 11.2x6x1.5 60g APT-G-3 G3/8 14.7x6x2
- 圧力計直結継手
- APT-PG-※

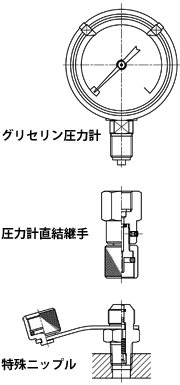

特殊ニップル（APT-N-※）とグリセリン圧力計（OPG）を接続する継手です。高圧ホース（APT-※）を使用せずに圧力検出する場合にご使用ください。
使用するグリセリン圧力計（OPG）のねじ口径に合わせてご選定ください。
形式 ねじ口径 パッキン材質 パッキン寸法（外径x内径x厚さ） 質量 APT-PG-2 G1/4 C1100 11.2x6x1.5 100g APT-PG-3 G3/8 14.7x6x2
- 収納箱（プラスチックケース）
- APT-BOX
圧力テスター部品をコンパクトに収納し、ポータブルタイプとして使用する場合に便利です。
収納箱には最大で、グリセリン圧力計 3 個、特殊ニップル 6 個、圧力計アダプタ 3 個、圧力計直結継手 1 個、高圧ホース 3 組が収納できます。
形式 寸法 質量 APT-BOX 410x300x70 1300g
メーカ 型番 価格 APT 価格は都度お問い合わせください APT-N-2 価格は都度お問い合わせください APT-N-2G 価格は都度お問い合わせください APT-N-5 価格は都度お問い合わせください APT-N-5G 価格は都度お問い合わせください APT-05 価格は都度お問い合わせください APT-10 価格は都度お問い合わせください APT-20 価格は都度お問い合わせください APT-30 価格は都度お問い合わせください APT-※-NS 価格は都度お問い合わせください APT-G-2 価格は都度お問い合わせください APT-G-3 価格は都度お問い合わせください APT-G-5 価格は都度お問い合わせください APT-G-6 価格は都度お問い合わせください APT-PG-2 価格は都度お問い合わせください APT-PG-3 価格は都度お問い合わせください APT-BOX 価格は都度お問い合わせください
